如何正确安装SZ系列直线振动给料机？

2022-07-21来源：环球破碎机网

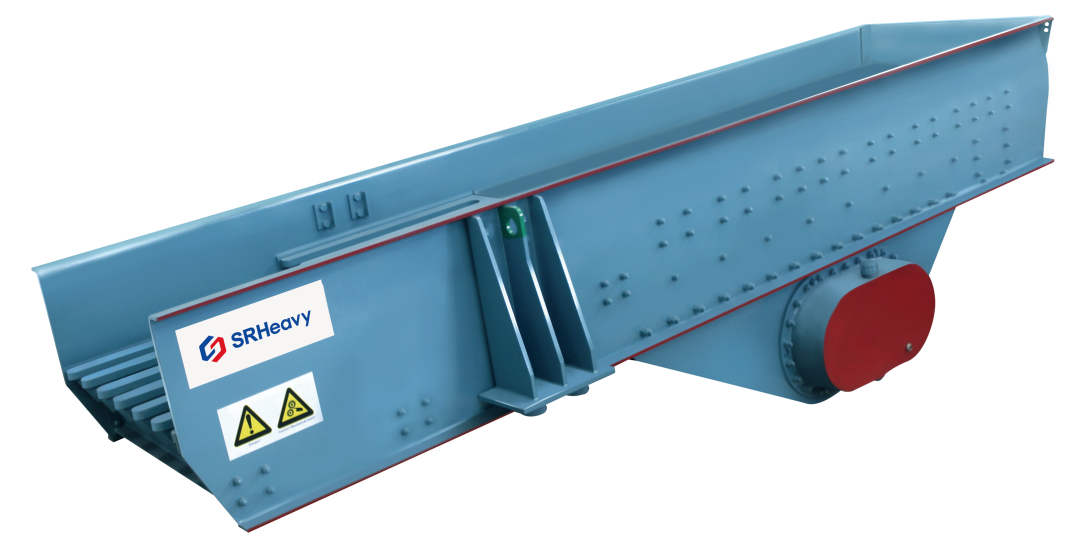

 　SZ系列直线振动给料机是选矿生产线中的常用设备，它通过振动进行物料输送，由于设备在启动和停止过程中容易发生共振，配件易松动，因此设备的基础和紧固件均应当正确安装，什么样才是正确的方式呢？我们一起看看。



　　01、安装前请注意

　　安装前，我们要确认项目基础符合韶瑞重工提供的基础文件中的施工标准。

　　项目基础的重量应至少比给料机重3倍，以降低共振频率，同时缩短共振持续时间。

　　弹簧座应固定在地脚螺栓上，用两个螺母或焊牢在预埋钢板上。

　　警告：请勿在给料机的主体上安装焊接任何辅件(例如料斗、漏斗、操作平台等）。这些部件必须固定在它们各自的支撑结构上，但一定不能与给料机接触。

　　02、具体的安装要求

　　在启动和停止给料机的时间里，设备会出现不规则的摆动，需要确保振动单元、其他结构和设备之间留有足够的可用空间。因此我们有一些具体的安装要求：

　　确认给料槽静止时所需的最小空间

　　a.侧面: 50mm

　　b.纵向: 80mm

　　c.垂直方向: 100mm

　　激振器下方的支柱或其他结构不得与给料槽相接触。

　　料斗“B”的出料口应小于振动单元“A”的宽度，如下图所示：


　　若安装有链条或出料导向装置让进料顺畅流动，料斗出料口不应伸长至太靠近给料机底板的位置。

　　进料溜槽(料仓)的设计应能承载部分进料，落料点不能直接冲击到设备槽体上，使设备获得更长的使用寿命。

　　所有设备必须符合当地的安全规定。

　　注意：禁止在两侧板焊接。否则将不为设备提供保修。

　　03、连轴器的安装

　　请按照如下正确组装顺序安装联轴器：

　　①黑色联轴器留在内部

　　②中央部分的橡胶带

　　③固定盘，留在外部。主机安装后，空载状态主机轴比电机轴高0-20mm。

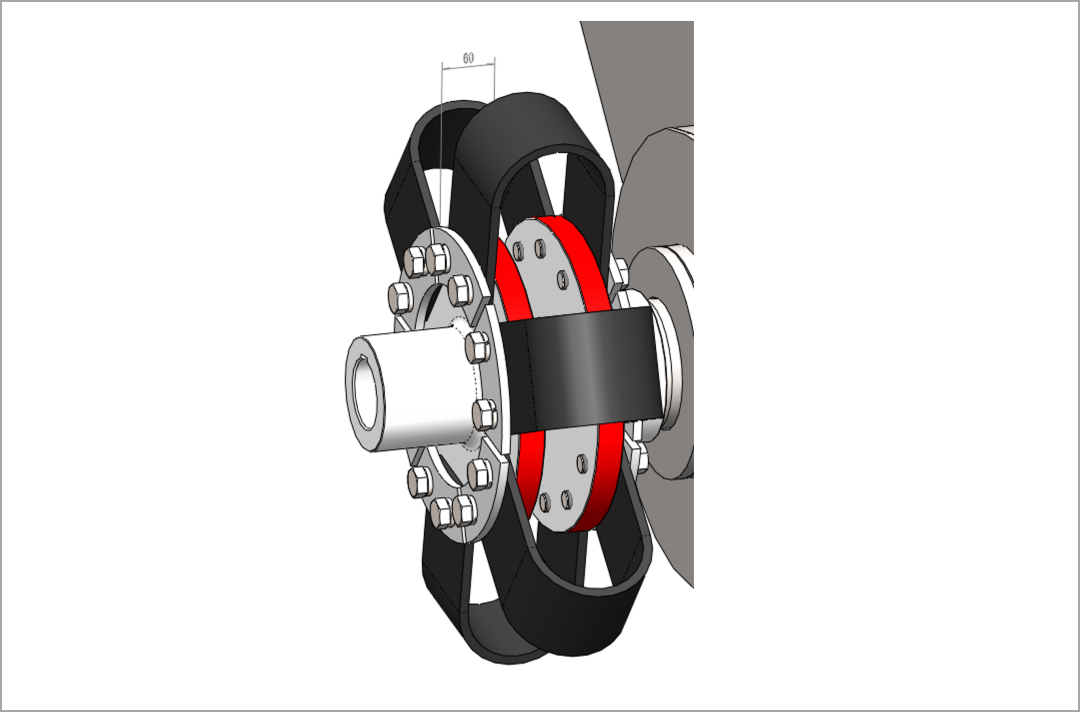

　　参考距离如下图所示：

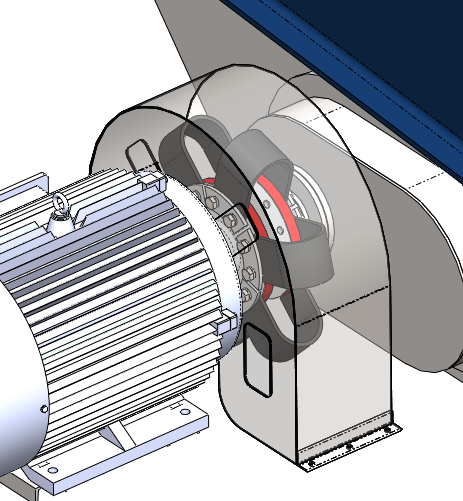

　　④ 安装联轴器后，安装防护罩，防止联轴器转动部件造成人员受伤。

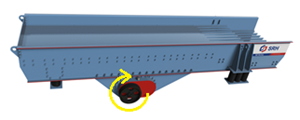

　　最后，请注意将电机按照如下示意方向旋转：

　　




文关键词：

给料机 振动给料机 物料输送
