有关变频器在圆盘给料机中得应用应用设计

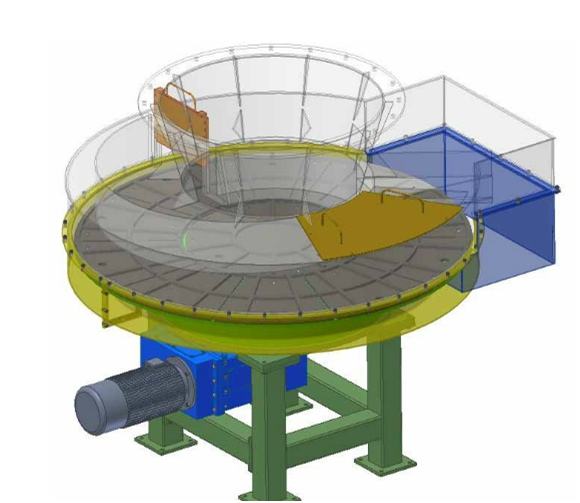

 　　变频器在圆盘给料机中的应用圆盘给料机为烧结生产线上的一台重要设备，必须根据工艺生产状况及时调整其转速，实现精确下料。圆盘给料机的调速采用富士FRV15G11S-4型变频器控制。变频器得到正转运行信号FWD，开始输出，启动圆盘给料机下料。调节频率给定电位器1W的位置可相应输入0～10V的模拟量信号，该信号通过控制回路的检测、运算，变频器就能输出相对应的电压和频率，从而改变圆盘的转速，达到调节下料量的目的。按下停止按钮中间继电器失电，其辅助触点（常开）断开，变频器失去正转运行信号FWD，停止输出。此时变频器仍处于启动运行等待状态。当变频器发生故障或电机过热输入外部报警信号THR（端子X2与CM断开）时，变频器处于故障状态，停止输出。故障处理后，按复位按钮FWA，变频器输入复位信号后，解除报警，回到启动运行等待状态。性铁占有率很低，用磁选进一步回收铁比较困难。
