煤磨系统和窑尾热风管道的优化调整

2016-01-11来源：环球破碎机网

　　我公司2 500t/d 生产线采用的是Φ3.4m×（6+3）m风扫磨+MD 系列煤磨动态选粉机组成的煤磨系统。由于设备本身的局限性，导致煤粉制备环节生产事故较多，特别是在煤粉成品和选粉机回粉的输送以及选粉机的润滑等环节。另外，由于窑尾高温风机出口工艺管道布置多弯管，窑尾废气排放阻力较大，无形中增加了窑尾排风机的负荷。为此，针对煤磨系统和窑尾热风管道存在的问题进行了优化调整。

　　1、煤磨系统的优化调整

　　1.1 煤磨系统工艺流程

　　原煤经过球磨机烘干和粉磨后由系统排风机通过气力输送至MD 动态选粉机进行分选，粗颗粒煤粉经螺旋输送机回磨继续粉磨，成品煤粉经袋除尘器收集后由成品螺旋输送机输送进入煤粉仓待用。工艺流程见图1。

　　1.2 输送设备的优化

　　我公司煤磨设计生产能力为25t/h，而在实际运转中磨机产量较高，一般均在 30~32t/h 左右。在高产、的情况下，煤磨排风机排风量较大，出磨煤粉较多且颗粒偏大。由于受回粉和成品的粒度和水分等影响，成品和回粉螺旋输送机配置不能满足高产需要，造成实际生产过程中螺旋输送机内严重积煤，煤粉输送过程受阻，最终致使螺旋输送机电动机因电流过流跳停甚至烧坏，引起设备故障，成为制约煤粉制备系统稳定高产运行的一个主要的设备频发故障点，严重时影响到回转窑的连续稳定运行。

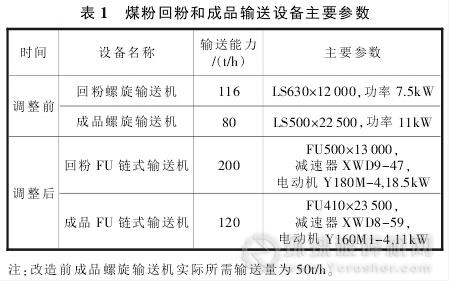

　　针对以上情况并结合现场设备布局，公司决定将成品和回粉螺旋输送机改造成FU 链式输送机。增加辅机设备的输送能力和对物料颗粒变化的适应性，同时降低链速，使得进入FU 链式输送机的煤粉形成一定厚度的料层，防止和降低了链条与轨道、煤粉之间以及链条与链条之间摩擦产生静电而引发安全事故的几率。优化调整前后，回粉和成品输送设备主要参数见表1。

　　1.3 动态选粉机润滑优化

　　MD850A 煤磨动态选粉机按设计采用的是干油泵进行手动注油从而完成对选粉机轴承的润滑。在实际生产中，由于煤磨产量较高，选粉机在运转过程中负荷较重，干油润滑方式使得其轴承因得不到全面润滑而温度较高。同时，煤粉细度较细（80μm 筛余≤3%），较容易通过选粉机轴承密封进入轴承内部。轴承设定温度为70℃报警，80℃选粉机跳停，而在实际运转中选粉机轴承经常保持在75~80℃之间，严重影响了选粉机的安全稳定运转。

　　众所周知，干油润滑方式在使用过程中流动性差，内摩擦阻力大，所需工作压力较高，无法形成动压油膜。同时润滑脂难以有效迅速扩散到整个润滑面，容易存在润滑死角。而稀油润滑方式所需工作压力低（一般在2MPa 以下），成本相对较低，其流动和散热性能较好，能够对整个需要润滑的工作面或点提供全方位润滑和冷却，无润滑盲区。因此，我们将原有干油改用稀油润滑方式。在MD 动态选粉机旁安装稀油站，将原有的轴承润滑点改接为稀油供油；在选粉机上下轴承处安装油封，并对所有进出选粉机油管、轴承密封装置和油封进行有效的防磨损处理，防止轴承因管道磨穿漏油，造成润滑不良；回油需经回油管道进入稀油站的油箱进行回收利用。

　　1.4 优化后的煤磨运行情况

　　经过对煤磨系统进行的一系列优化和改进，煤磨运行安全稳定。回粉和成品 FU 链式输送机满足煤磨系统生产需要，未出现因煤磨高产或煤粉水分较重而发生的物料输送堵塞情况。同时，通过对煤磨选粉机润滑方式的优化，润滑效果较好，其运行时轴承最高温度保持在55℃左右。

　　2 、窑尾热风管道优化调整

　　2.1 窑尾热风管道工艺布置

　　我公司窑尾配备有余热发电系统，由C1排出的废气温度约320℃，经余热发电利用后，废气温度约为200℃。在正常生产时，窑尾废气经余热发电、高温风机后进入增湿塔进行沉降，然后为生料立磨系统提供热风或者直接经窑尾收尘后排向大气。由于余热发电投入运行后，增湿塔入口气体温度不高，增湿塔一般未投入运行，但是废气却同样需要被输送到增湿塔顶部，窑尾风机做功增加。优化改造前的高温风机出口管道布局见图2。

　　2.2 优化方案的确定

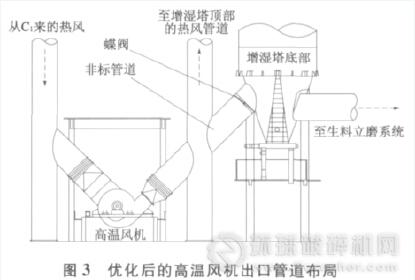

　　结合现场实际情况，将高温风机出口与增湿塔底部直接用非标管道连接，从而降低气体运行阻力。当生料磨运行时，出高温风机废气不经增湿塔沉降，直接由优化改造的非标管道入立磨系统；当生料磨入磨风温较高时可以通过对非标管道上的蝶阀开度进行控制，从而达到对入磨风温和对窑尾袋除尘器入口风温的调节；当生料磨停磨时，出高温风机废气仍按照原有工艺管道通过，即进入增湿塔顶部进行沉降和降温。优化改造后的高温风机出口管道布局见图3。
