《剪切式垃圾破碎机》国家标准(草案)１

中国人民共和国国家标准
剪切式垃圾破碎机
Shear crusher of Municipal solid waste
(草案)

发布
国家质量监督检验检疫总局
国家标准化管理委员会

　　前言
根据住房和城乡建设部　　　标准制定计划(文号　　)要求，标准编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制定《剪切式城市生活垃圾破碎机》国家标准。
本标准由中华人民共和国住房和城乡建设部提出。
本标准由中华人民共和国住房和城乡建设部城镇环境卫生标准技术归口单位上海市市容环境卫生管理局归口。
本标准负责起草单位:重庆三峰卡万塔环境产业有限公司。
本标准参加起草单位:重庆大学、重庆科技学院、重庆理工大学。
本标准主要起草人:雷钦平、王定国、邵毅敏、熊绍武、唐一科、朱新才。
本标准首次发布。

　　剪切式垃圾破碎机
　　1、范围
本标准规定了剪切式城市生活垃圾破碎机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装、运输、贮存及制造保证。
本标准适用于破碎城市生活垃圾、橡胶、树枝、粘土、塑料、10mm以下铁丝、5mm以下铁皮等剪切式城市生活垃圾破碎机。
本标准也适用于破碎抗压强度极限在160 M Pa以下的中等硬度脆性非金属物料等的剪切式城市生活垃圾破碎机(以下简称破碎机)。

　　2、规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191包装储运图示标志
GB/T 3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法
GB/T 5226.1工业机械电气设备　第1部分:通用技术条件
GB/T 8923涂装前钢材表面锈蚀等级和除锈等级
GB/T 9239刚性转子平衡品质许用不平衡的确定
GB/T 13306标牌
GB/T 13384机电产品包装通用技术条件
GB/T需要增加部分标准
JB/T 5000. 3重型机械通用技术条件焊接件

　　3、型式与基本参数
3. 1破碎机的型式
破碎机的型式分为双电动机和四电动机驱动，如图1和图2所示，该图不确定破碎机具体结构。

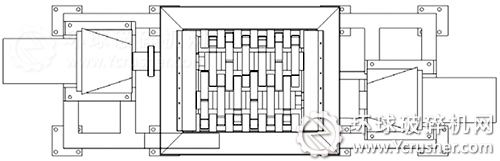

剪切式垃圾破碎机双电动机驱动（图1.1）

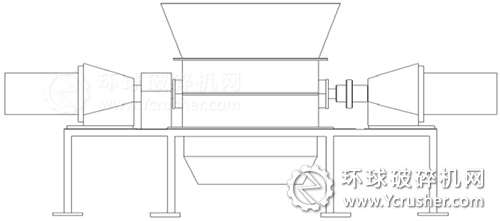

剪切式垃圾破碎机双电动机驱动（图1.2）

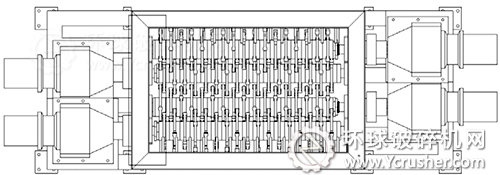

剪切式垃圾破碎机四电动机驱动（图2.1）

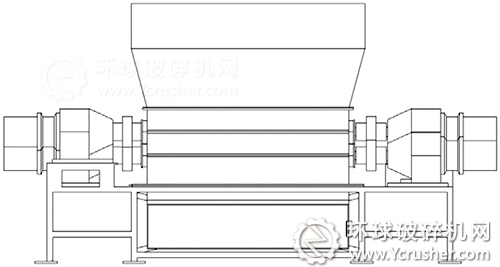

剪切式垃圾破碎机四电动机驱动（图2.2）

　　3.2破碎机型号表示方法

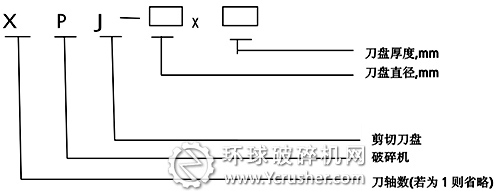

剪切式垃圾破碎机型号表示方法

    标记示例1:
    刀盘直径为400mm，刀盘厚度为50mm的双刀轴剪切破碎机:
    2PJ- 400x50双刀轴破碎机
    标记示例2:
    刀盘直径为600mm，刀盘厚度为30mm的四刀轴剪切破碎机:
    4PJ -600x30四刀轴破碎机
