砂磨机在二氧化钛粉碎工艺中的应用

　　砂磨机又称珠磨机，该机主要用于化工液体产品的湿式研磨，根据使用性能大体可分为立式砂磨机，卧式砂磨机、篮式砂磨机、棒式砂磨机等。主要由机体、磨筒、分散器、底阀、电机和送料泵组成，进料的快慢由进料泵控制。该设备的研磨介质一般分为玻璃珠、硅酸锆珠、氧化锆珠等。

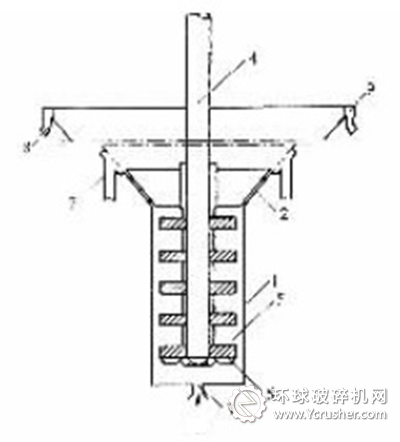

　　砂磨机属湿式搅拌粉碎设备，可用于颜料型钛白的初级或次级粉碎。下图所示为一种砂浆能自行分离的钛白粉专用粉碎磨机示意图。

　　上图中1是圆柱形筒体，2是圆锥形筒体，3是进料管，4是传动轴，5是叶轮，6是叶片，7是进水管，8、9是溢流管。

　　磨体分上下两部分，下部为由合金钢制成的φ495mm×1295mm的圆筒形容器，上部为锥状容器，顶部直径1981mm、高762mm。砂磨机底部装有声φ102mm的进料管，传动轴上安装五个叶轮，叶轮由聚氨酯橡胶制成，每个叶轮直径445mm，厚38mm，叶轮间相隔102mm，最低的叶轮下部装有叶片，使叶轮旋转时浆料产生回转运动，叶轮由47.5马力的电动机带动。

　　工作时，将煅烧物用水打浆成浓度为含TiO2600g/L左右，并加有适量六偏磷酸钠、硅酸钠等分散剂。容器中放入1t砂粒，砂粒材质最好用玻璃珠、SiO2、ZrO2及Al2O3等，砂粒直径在250~2500um间。叶轮转速为560r/min。TiO2浆料自进料管进入，每小时进料量1.8m3。砂与浆之比，通常是等体积，也可以在35:65~65:35之间变化。

　　随着浆料上升到上部容器中，通过进水管进水，使浆料浓度调节到450g/L，由于上部容器是锥形的，浆料向上移动过程中流速逐步减慢，砂粒逐渐沉降下来返回容器内。浆料最后自溢流管溢出，浆料中含砂量 10-6，这种方法可以避免一般砂磨机中分离砂浆造成的筛网破损问题。该砂磨机上部容器内尚安装四块高280mm的垂直挡板减少涡流，使分离效果更佳。
