旋回破碎机的构造和工作原理

　　回转式破碎机主要由回转辊、悬挂装置、保险装置、调整机构、拉紧装置、转动系统及机架 组成，其破碎腔由固定凹面破碎板和破碎回转辊组成。物料的破碎是通过回转辊的偏心运转 来完成的，其破碎腔啮角具有静态和动态变化功能。

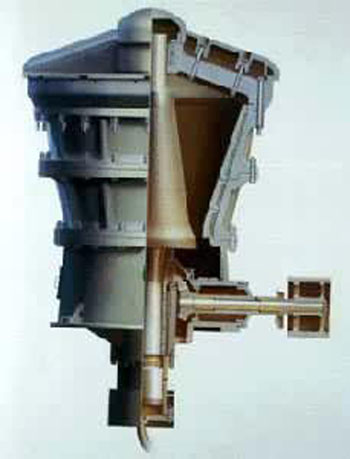

　　旋回破碎机的工作机构是破碎锥和固定锥(中部机架)。中部机架的内表面镶有三行平行的锰钢衬板，最下面的一行衬板支承在机架下端凸出部分上，而上面一行则插入中部机架上部的凸边中。这样，就能承受碎矿时由于摩擦而产生的向上的推力和破碎力的垂直分力。中部机架与衬板间必须用锌合金(或水泥)浇铸。

　　破碎机锥的的结构：
　　破碎锥的外表面套有三块环状锰钢衬板，为了使衬板与锥体紧密接触，在两者间浇注锌合金，并在衬板上端用螺帽压紧。在螺帽上端装以锁紧板，以防螺帽松动。
　　破碎机破碎锥的安装 ：
　　破碎锥装在主轴上。主轴的上端是通过锥形螺帽、锥形压套、衬套和支撑环悬挂在横梁上。为了防止锥形螺帽松动，其上还装有楔形键。衬套的锥形端支承在支撑环上，而其侧面则支承在内表面为锥形的衬套上。破碎机运转时，由于衬套的下端与锥形衬套的内表面部是圆锥面。故能保证衬套沿支撑环和锥形套上滚动，从而满足了破碎锥旋摆运动的要求。主轴的下端插入偏心轴套的偏心孔中，该孔对破碎机轴线成偏心。偏心轴套旋转时破碎锥的轴就以横梁上的固定悬点为锥顶做圆锥面运动，从而产生破碎作用。
　　(１)在安装前必须清点零件的数量。检查与清除各个零件加工表面与螺纹在装卸搬运中所造成的损伤，并除掉在包装时涂在加工表面上的保护涂料以及在搬运中落上的尘土及脏物等。
　　(2)安装时要在固定接触表面上涂以干油，在活动表面涂以稀油。
