来料经过棒条给料机FD1560预先筛分后进入颚式破碎机MJ1511进行粗破，粗破后的物料与预先筛分出的物料混合进入半成品料堆仓，半成品料通过一次筛分机CS3070D（分级粒度80mm/55mm）进行筛分，上层筛物料和中层筛下物料进入中碎圆锥破碎机MH600EC进行破碎，三层筛下物料与中碎圆锥破碎机破碎后的物料一起进入第二筛分CS3680D（分级粒度31.5mm/25mm）进行筛分，上层筛物料进入细碎圆锥破碎机MH600MF进行破碎后返回第二筛分形成闭路，中层筛物料通过皮带输送进入成品料仓进行堆料，下层筛物料由皮带送至第三筛分CS3680T（16/4.75/3mm）进行筛分，筛下料通过皮带输送至成品料仓进行堆料，筛上料/二层筛/三层筛物料部分经皮带进入成品料仓进行堆料。

　　

　　2#线（精品线）工艺流程说明





　　产线优点



　　1）粗碎负荷小；

　　2）可以同时生产精品骨料和普通骨料；

　　3）厂区设计规范，结构紧凑，易于场地布置；设备集中且并联，便于维护；

　　4）成品储量较大；

　　5）厂房占地少，便于开展绿色矿山建设。



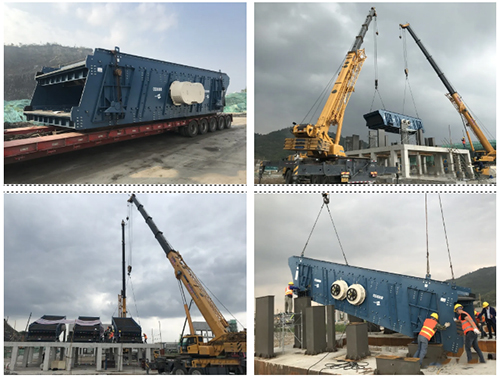

       CS圆振动筛分机设备简介

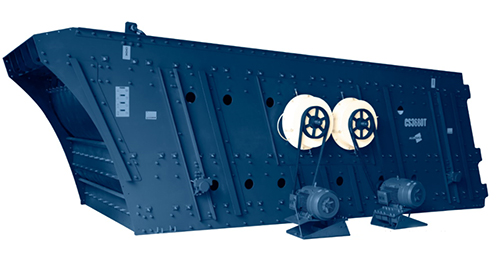

       埃里斯克CS系列圆振动筛分机是采用欧洲技术及标准设计制造的重型圆振动筛分机，入料粒度可达300mm，筛分粒径2-150mm，激振力可达4.5G。具有多种筛网材质可选，如橡胶、聚氨酯、金属筛网等。根据车间布置可采用左驱或右驱安装方式，标准安装角度18-20度。不仅适用于干式筛分，还可应用于湿式筛分，筛体上预留有可供水洗管路安装的安装孔，便于根据不同作业需求改变筛分形式。





     　设备特点



     　筛体结构

     　筛体结构采用防松动的Huck螺栓连接，确保筛体紧实牢固；

     　激振装置位于筛体重心处，确保圆形运动轨迹；

     　高应力区域采用螺栓加固，优化筛体重量分布。

　　筛框结构

　　筛层设计基于已实践证明可靠的类似于LS系列直线振动筛的箱梁结构；

　　筛层上有通过双面焊接的圆管横梁进行支撑；

　　每一筛层都有焊接的纵向扁钢，对于模块化筛网，可用U形卡扣式紧固件固定到扁钢上；

　　注：CS3680D筛框采用箱型横梁，两端通过法兰联结在筛体侧板上，确保筛体无焊接点。

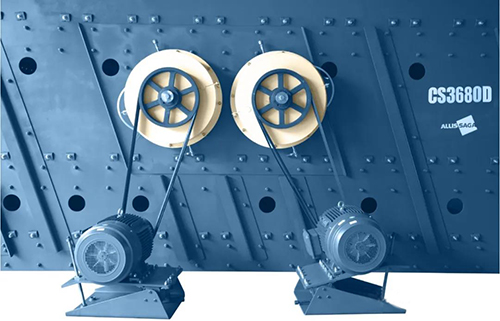

    　激振机构特点

    　模块化结构设计 ，便于整体更换备用激振机构，可实现停机时间最小化；

    　块偏心+轴偏心，突破传统圆振筛结构形式，具有更大激振力；

    　冲程可调，无需额外部件即可优化运行参数；

    　采用润滑油或油脂润滑，游标尺及呼吸器位于筛侧，易于维护。



　　每个支撑角设置支撑弹簧，角度可调，悬浮保护；

　　对振动筛实现运动控制，支撑结构承受应力小，弹簧寿命长。



　　筛网

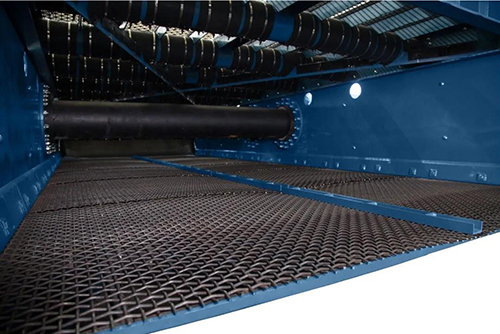

　　超大筛面尺寸；

　　物料接触面采用耐磨板保护。
