鹅卵石破碎项目得力“武器”之南方路机履带圆锥式破碎机

南方路机履带移动式圆锥破碎设备在四川成都市的破碎项目中，设备整机自带双层筛箱，减少了移动筛分站的使用采购成本。通过对天然鹅卵石进行破碎，以极高的工作效率，优质的施工质量为客户获得了较大的经济效益。

NFC1000RS是一台集破碎和筛分于一体的移动圆锥式破碎筛分设备，NFC1000RS是在NFC1000的基础上增加了回料系统和可拆卸的双层分级筛。不需要对物料进行再循环或分级时，可迅速将分级筛从设备上拆卸下来，拆卸过程无需任何起重设备。

NFC1000RS可选预筛分，可在细料进入主机前将其排出，提高产量，最小化运行成本，以及大大降低易损件的磨损率。受料斗/给料机带有全自动的金属探测系统和卸料系统，起到保护破碎主机的作用，且减少通过卸料糟人工清除金属物而造成的停机时间。

现场原料信息

原材料：鹅卵石

喂料尺寸：0-160mm

抗压强度：237MPA

二氧化硅含量：73%

成品料需求

产量需求：100-150mtph

成品料：粒径分别为0-6mm、6-31.5mm两种规格的成品集料，应用于机制砂、建筑粗骨料等。

现场场地模拟设计

实际工况数据

产能：130mpth

最大喂料尺寸：160mm

主机、发动机型号：

NFLG HC1000圆锥主机

卡特彼勒C13  328kw/440hp 发动机

整机重量：49000KG

在实际工况生产环境中，NFC1000RS所带的双层分级筛可拆卸，尺寸为3.66m×1.52m，可通过机身再循环输送带将超大物料送回破碎主机。无需筛分和再破碎的工况下，筛分设备细料带式输送机可快速拆卸。可选下层筛和可选堆垛带式输送机共同作业时，可产出另一种规格的产品。

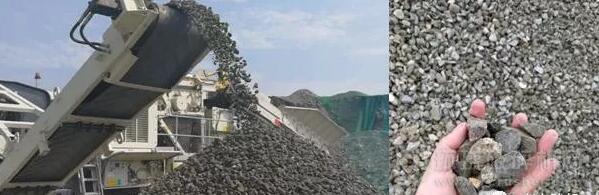

成品料粒径效果

NFC1000RS，所生产的骨料成品中0-6mm成品料作为机制砂，6-31.5mm成品料作为建筑粗骨料。

6-31.5mm

0-6mm

实际功耗数据

从PDM（程序显示模块）上读出燃油消耗。引擎负载在55-61%范围波动—平均58%相应的燃油消耗：46-50升/时—平均48升/时

设备亮点

具有“自动停止”功能的进料皮带上金属检测系统，检查隐藏在进料中的铁与锰钢。通过自动停止进料皮带防止圆锥破碎腔内出现夹杂金属。

金属检测仪

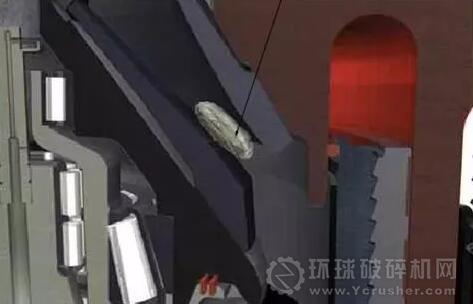

当夹杂铁等不可破碎物料进入破碎腔时，将会对夹紧缸上侧产生负载，这将会超过其指定过载压力限值。当达到过载压力限值时，卸载阀将开启，并且允许油从油缸顶部返回油箱。当夹紧缸上部无加压油时，不可破碎物料会将上机架均匀推开，从而允许起通过。当不可破碎物料通过之后，圆锥自动化系统会立即开始将圆锥重新向下关闭至其预设出料口。

过铁系统起过载保护
