广州天地实业产品系列介绍之双轴粉碎机

2015-06-01来源：环球破碎机网

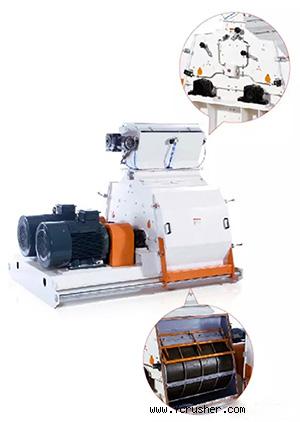

　　天地TDSF70/2B系列双轴粉碎机可粉碎各种干燥颗粒状饲料原料，如玉米、高粱、麦类、豆类，破碎后的饼类及其它混合鱼料，并为纤维质原料、水份油性大的原料及细粉碎进行了特别设计，是配合饲料厂生产水产饲料替代超微粉碎机不可缺少的设备。

　　一、粉碎机介绍

　　本机转子经特殊设计，具有两种不同的锤筛间隙，一种用于粗粉碎，另一种用于细粉碎，可解决用户既要生产畜禽饲料，又能生产一般水产饲料的需求。

　　本机结构简单，坚固耐用，安全可靠，安装容易，操作简单，振动小，生产率高，是大中型饲料厂生产高档畜禽料、水产料的理想粉碎设备。

　　二、产品性能特点

　　1、粉碎室采用双粉碎室、双转子，可同时正反旋转，以提高锤片对物料的打击效率；

　　2、转子经过特殊设计，具有两种不同的锤筛间隙，满足不同粉碎粒度的调换；

　　3、锤片的工作面堆焊硬质材料，延长了使用寿命；

　　4、操作门具有安全互锁装置以保证操作门打开时点击无法启动；

　　5、电动机和粉碎机转子安装在同一重型底座上，采用柱销联轴器直联系统，转子惊动平衡效验，并可反向工作。

　　三、工作原理

　　需粉碎的物料通过与本机相配的喂料器由顶部进料口喂入，经进料导向板从左边或右边进入粉碎室，在高速旋转的锤片打击和筛板摩擦作用下物料逐渐被粉碎，并在离心力和气流作用下穿过筛孔从底部出料口排出。

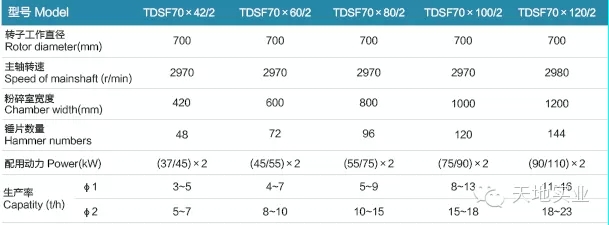

　　四、主要技术参数

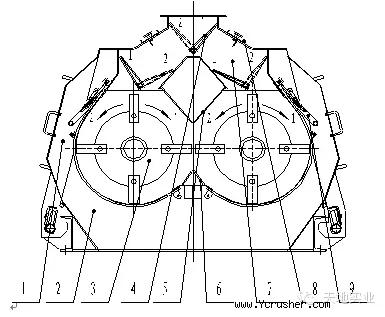

　　五、机器结构

　　1) 底座

　　底座起到连接和支撑粉碎机各部件，减少振动，增加可靠性及延长使用寿命的作用。粉碎后物料由底座下部出料口排除。

　　2) 转子

　　由主轴、锤架板、销轴、锤片、轴承座等零件组成，是粉碎机的主要运动部件，转子转速较高，不装锤片的情况下必须作动平衡效验。

　　3) 操作门

　　更换筛板或锤片时必须开启操作门，本机采用滑轨式操作门，联动式压筛机构，使更换筛板非常方便，相应能增加产量。

　　4）上机壳

　　上部有进料口，下部与底座连接，两侧装有筛板，与转子组成粉碎室。

　　5）进料导向机构

　　根据转子的旋转方向，使物料由左边或右边进入粉碎室。进料导向板的换向由手动并通过行程开关改变电机的转向，使与进料方向相符。如图一所示当双转子都顺时针旋转时，三个导料板位于“1”位置；当双转子逆时针旋转时，三个导料板位于“2“位置。

　　六、运行与调试

　　1．本机底座下面设有螺孔，通过地脚螺栓与基础紧固。

　　2．本机的安装基础应平整并保持水平，如不平必须用薄钢板垫平。

　　3．机器找平后，安装减震器或2厘米厚橡胶板支撑机器。

　　4．原料进入粉碎机前，必须有磁选保护装置。

　　5．本机应配有相应功率的启动装置、保护装置和电气仪表。

　　6．本机转子旋转方向应与进料方向一致。

　　7．进料方向由进料导向机构控制，并通过行程开关自动控制电机选转方向。

　　8．本机两边操作门的安全装置由行程开关实现。

　　1、开机

　　①．确认配套设备一切正常，待粉碎物料就位后，这时可以反馈到总控室，准备生产发出信号。

　　②．先启动脉冲布袋除尘器和风机，后序配套设备事先也进入正常工作。

　　③．然后启动粉碎机电机，观察主电机电流，确认启动正常后（包含星三角转换），启动喂料器，慢慢调整调速器，并观察主电机电流，喂料量一直调整到使主电机电流达到额定电流。

　　④．正常工作中应均匀喂料，不得忽多忽少，保证电机在额定负荷下正常工作。

　　2、停机

　　①．先关闭喂料器和调速器，使其读数回到“0”位。

　　②．工作完毕后须空运转1-2分钟，把机器内部物料全部粉碎排出，观察主电流以降到最低，这时可以停止主电机的电源。

　　③．关闭脉冲布袋除尘器和风机，停机程序完成，最后顺序关掉后续设备。

　　七、故障分析及排除方法

常见故障

产生原因

排除方法

1、电机启动困难

1．电压过低

2．导线截面积过小

3．启动补偿器过小

4．保险丝易烧断

1．躲过用电高峰再进行启动

2．换适当的导线

3．换大的启动补偿器

4．换与电机容量相符的保险丝

2、电机无力过热

1．电机两相运转

2．电机绕组短路

3．长期超负荷

1．接通断相，三相运转

2．维修电机

3．额定负荷下工作

3、粉碎机强烈

震动

1．对应两组锤片重量差过大

2．锤片安装排列有误

3．轴承损坏

4．个别锤片卡住，没有甩开

5．主轴弯曲

6．转子上其它零件不平衡

1．使相对应锤片重量差不超过2克

2．按锤片排列图重新安装

3．更换轴承

4．使锤片转动灵活

5．校直或更换新轴

6．平衡转子

　　广州天地实业有限公司是一家专业从事饲料厂的设计、设备制造、非标制造及安装调试一条龙服务（交钥匙工程）的专业化公司。天地实业公司拥有一大批饲料机械设计、饲料加工工艺、建筑设计、电气自动化、通风除尘、仓储设计等各类技术人才，能及时开发并掌握国内外最新的饲料工程技术，严格把握设计工程的准确性和先进性。
