颚式破碎机的偏心轴与带轮配合修复方法

　　颚式破碎机是各类矿石生产线上的必备机械。一般来说，颚式破碎机主要用于大型及中型矿石的破碎，是生产线上的第一道破碎工序。颚式破碎机的工作功效直接关系到各个生产线的生产效率和企业的工作效率。颚式破碎机在使用中难免会出现故障，为了尽早让颚式破碎机恢复工作，本文主要介绍下颚式破碎机的主轴与带轮配合的现场修复，以减少因颚式破碎机故障产生的影响！

　　某厂生料车间石灰石一级破碎采用 PE600×900复摆颚式破碎机。皮带轮为对称剖分结构，用4根M 24的螺栓紧固，见图1在冲击载荷及振动的作用下螺栓松动，中心孔与轴的配合紧固力不足，使联接键和键槽严重过载而变形。由于带轮的材质为HT250—400，轴的材质12CrMo，带轮中心孔磨损较严重，而轴颈几乎无损伤。
　　该厂根据带轮中心孔的结构及其与轴的实际配合情况，决定用过渡联接法恢复带轮与轴的紧固配合。具体做法是：
　　1扩大带轮中心孔至已破坏的键槽为止，经圆整，带轮中心孔直径为220H7。然后在原键槽位置加工与原来一致的键槽(b=50，t1 =12)。在扩孔时将带轮两端面车平，其中内侧端面车去10mm。

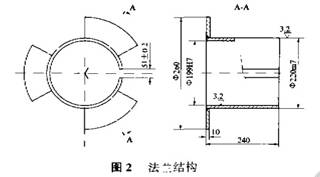

　　2用a=16mm的钢板卷制套管并焊接法兰，制成外径220m7、内径中199 H7的过渡轴套， 在轴套上纵向开一条略大于平键宽度的合口，并将端面法兰6等分后间隔切去其巾3份(如图2)

　　3将原来50×28×240的普通平键改为50×3 8×240的加厚平键．偏心轴颈修整为19.9p6。
　　4 将偏心轴上的键槽凋整到正上方．把加厚平键置于键槽中。再把过渡轴套置于带轮中心孔中．轴套的法兰位于带轮内侧．合口对准中心孔键槽。然后将带轮连同过渡轴套一起压装到偏心轴上，用扭矩扳手 (调定扭矩为700N·m)紧固好合口螺栓，最后装配好轴端挡盖，破碎机恢复了正常工作。
　　该厂的颚式破碎机本次故障现场修复，前后不足三个小时，节约时间，提高了效率，使得该厂破碎生产恢复运转，提高了该厂的效益！投入使用后半年多时间里，并无异常，修复工作取得成功，所以本文给予介绍，希望能对颚式破碎机的用户有所帮助，后期再遇到相同的情况，就可以参考了，就可以尽早恢复生产！
