选矿厂在筛分不同的颗粒物料时应注意筛分设备的选用

　　选矿厂在对不同的颗粒原料或矿料进行筛分时，要根据要筛分物料颗粒的粒度使用不同类型的振动筛分设备。比如下面如图1中的振动筛可用于分离直径0.25厘米以上的颗粒，低于此筛分的效率就不高。因为振动筛分设备对物料的筛分过程是基于颗粒在流体中沉降速度的差别，通常称为分级。

图1 棒条筛和编网筛

　　在重力作用下，颗粒与流体中沉降时受到阻力，当阻力等于颗粒的有效重量时，颗粒达到最大速度一极限沉降速度。极限速度与粒度和浓度有关。如果再所筛分颗粒的诸极限速度之间，流体向上有一个中值速度，那就可以将颗粒分成顺流运动的颗粒和逆流运动的颗粒。这就是水力分级筛分颗粒的基础。

 图2 耙式分级机

上图2显示了利用重力作为分离力的分级机作业。

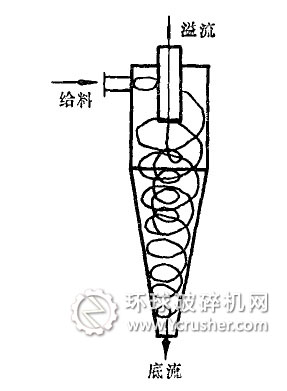

 图3水力旋流器　　
图3为利用离心力作为分离力的水力旋流器作业。

　　耙式分级机与螺旋分级机总体结构相仿。耙子上部吊挂起来，下部沉入矿浆中;利用偏心运动，使耙子从斜面上移动一个短距离，然后提起耙子返回到原始位置;如此反复运动，沉砂会慢慢地从斜面输送到排矿端。运动机构由曲轴系统、偏心轮和用以移动耙子的连杆所组成。(图1)耙子的提升高度通常为耙板高度的90%～95%。耙子的数目由一个(单耙)到六个(六联)，单耙的宽度标准为1200mm，也有1500mm的。耙式分级机是一种陈旧设备，其结构复杂，传动机构落后、生产能力低，现已被淘汰。只有很老的选矿厂还能见到。

　　水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。
