甘肃天水120t/h河卵石制砂生产线破碎机设备选型工艺

　　甘肃天水120t/h河卵石制砂生产线于近期安装投产完毕。用砂卵石制各级配碎石原材料，由采砂筛弃的河卵石与古河床砂卵石混台而成，整条生产线为三段闭路系统，采用湿法制砂工艺。

　　破碎机设备的选型及工艺确定

　　该工程位于渭河支流的古河床旁边，粒径50～100mm河卵石含量在60%以上,采集较容易。粒径组成：粒径5～50 mm 卵石占总量的5% ～10% ,粒径50～100mm卵石占60%～70%，粒径100mm 以上卵石占20％～30％。河卵石石质：经调查检验，河卵石98%以上为坚硬的石炭岩内核，另有极少量石英石等。河卵石强度绝大部分在150MPa以上。直径100mm 以上河卵石占到总量的20%～30%，由于该段河卵石含泥量大，为了降低破碎难度和费用，必须在破碎之前将泥沙剔除，为此，我们在颚式破碎机之前加了一个简易的筛分工具用以筛除泥沙。

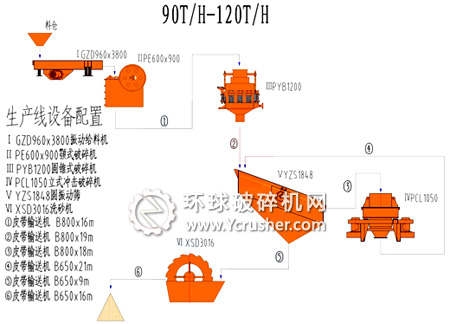

通用90T/H－120T/H制砂生产线设备配置

　　考虑到该工程需用砂5.8万m³，从外部进料比较困难(而且从外部进砂其价格比碎石高)，采用砂石联合生产线生产砂石料。生产过程中可以根据砂石每时期需要量，调整砂石产出比例，以满足施工需要。主要破碎工艺为铲车上料—筛分—粗破—中破—再筛分—细破—洗砂—出料。

　　根据破碎设备型号和产量，选用每小时120t (65.7m³)处理能力的砂石联合生产线 1套。另外，考虑到河卵石硬度极大，破碎效率相对较低，选用分级破碎生产线，即先用PE500×750颚式破碎机粗破后，再用WLC1160圆锥式破碎机中破，然后用两台1200×700对辊破进行联合细破制砂，粗砂经给料带送入GS1530滚桶筛进行分选，达到成品粒径要求的物料进入XSD216洗砂机清洗，未达标的物料经回笼带返回对辊制砂机重新加工，形成闭路多次循环；

　　粗破设备选择条件：1)能够破碎高硬度河卵石，局部压力大，颚板厚，颚牙跨度大，破碎弯矩大，颚口窄而深的PE系列；

　　中破设备选择条件：1)能够破碎强度高河卵石；2)作为中级破碎，碎石粒形能满足公路工程有关规范对集料的质量要求，破碎的碎石长条状、片状能够控制在一个较低的含量内；3)磨损件易换、耐磨；4)产量在100t／h以上。根据这些条件，选定WL1160圆锥式破碎机。

　　该条河卵石制砂生产线具有操作规范，效率高，颗粒均匀．级配准确，工艺先进，质量稳定等优点。河卵石机制砂的应用，不仅保证了工程质量，节约了工程成本，提高了资源利用率，同时我们在基本建设中充分贯彻了“ 因地制宜， 就地取材; 节约工程成本”的原则。
