新型高效节能惯性圆锥破碎机 实现“多碎少磨”的利器

　　破碎是粉体加工过程中不可缺少的工序，经过五十多年的实践和总结，粉碎领域大力提倡“多碎少磨”的新工艺流程，即降低破碎产品最终粒度，增加细粒级在破碎产品中的含量，从而提高磨机的处理能力，达到降低电耗和金属消耗量、减少成本、增加经济效益的目的。具有大破碎比而又节能的破碎设备一直是破碎领域追求的目标之一。

　　传统的破碎机，例如圆锥式破碎机的破碎比仅有5左右， 而且对于中等强度以上(抗压强度大于2×10的8次方MPa)的物料，或是无法破碎，或是需要很大的能耗。前苏联米哈诺布尔研究设计院与乌拉尔重型机械厂以及其它一些单位合作 推出了具有全新思想的惯性圆锥破碎机(如附图示)。

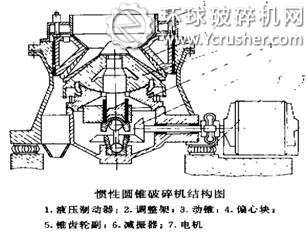

全新思想的惯性圆锥破碎机结构图

　　工作原理：这种圆锥破碎机一改过去传统式圆锥破碎机采用主轴外的偏心套产生偏心扭矩，使动锥绕某一点旋摆产生破碎力来破碎物料，而是在主轴上安装了可调的偏心激振块。在电机通过非刚性联接传递来的扭矩作用下，使 动锥产生绕中心线旋转的同时，偏心块的离心力又使动锥绕某一点产生摆动。这样，动锥在这两种不同方式运动的作用下，作不规则的椭圆形轨道旋摆运动。从而使物料在动锥和调整架间的村板中，不断地遭到挤压、弯曲和磨擦作用而破碎。在工作状态下的动锥是随着破碎腔四周物料阻力的不均衡性来改变自己的运动轨迹的。值得一提的是，惯性圆锥破碎机一般是工作在盛满物料的料斗下方的，不允许在无给料(内、外锥直接接触)的情况下工作，这是非常有害的。

　　特点：（1）因电机和主轴间无刚性联接，无需过载保护。(2) 由于整机采用了减振器，传给地基的动载荷很小，所以不需要太且坚固的基础减少基建投资。(3)破碎比大，一般可达5～30。(4)单位功耗少，较其他破碎设备少30％～50%。(5)由于动锥的运动轨迹是因物料的阻力状态发生改变， 在破碎腔内落入不可破碎异物时传动装置不会超载。(6)可带负荷启动和停车。(7)产品粒度可调，通过调整工作参数可使产品粒度在一定范围内变化，可有效地防止过粉碎。

　　工作参数及技术性能：惯性圆锥破碎机，从实用角度看，最重要的优点是设备的调谐方法简单，从而达到最佳的工艺效果，常用的调整方法有：①调整动锥旋摆频率；②调整偏心块的离心力③控制破碎机受料口处料柱高度等。惯性圆锥破碎机的技术性能见附表。

　　惯性圆锥破碎机的应用：这种破碎机应用十分广泛，不但适用于建材行业，而且在金属、非金属矿山都有很大的应用大中型破碎机主要用于处理各种矿石，中型的圆锥破碎机还可用于粉碎建筑用砂，铁台金、炉渣、研磨材料、水泥熟料等几乎所有脆性物料加工领域。
