PFY硬岩反击式破碎机结构组成及相关信息讲解

　　PFY系列硬岩反击式破碎机主要是针对抗压强度大于300MPa，莫氏硬度大于6级的石料而设计的系列机种，根据破碎机在工作中用到力学特征，进行分析，在同类破碎机之中制造比较精确，设计比较合理，转子转动惯量大、锤头及耐磨衬板使用寿命长、产量高、成品物料呈多棱体形状。全部型号都配置有液压开启、反击架退让装置，大型号配置有锤头起吊装置。
　　PFY硬岩反击式破碎机，该机由机架、反击装置和转子三个部分组成。机架是整机的基础所有零部件都装在机架上，它分上、下两部分，用钢板和型钢焊接制成。在转子两端的机架内壁上装有锰钢衬板，机架顶盖和左侧壁以及两端壁构成可以翻转的半开式上盖，它是借助丝杆或液压顶打开和关闭的，便于更换易损件等工作。

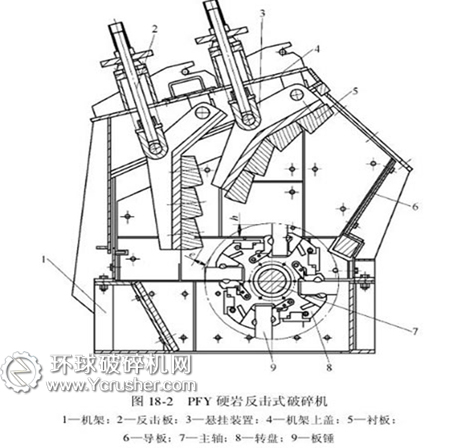

　　主要部件结构如图示：

　　机架右侧壁上部有进料导板，在下部（底部）机架装有主轴承。
　　反击装置，它由反击板和悬挂装置所组成。反击板内壁装有高耐磨材料制成的锯齿形衬板。反击板一端铰接在机架上盖上而中间部位借助拉杆弹簧悬挂装置吊在机架上盖。利用悬挂装置调节排料口大小，当有不能破碎物料时，又能起到保护作用。
　　转子是由主轴7、转盘8、板锤9与板锤紧固装组成。主轴装在机架两端壁外侧的滚动轴承里。转盘为焊接结构件，它与主轴不是用键连接而是靠锁紧与主轴牢固连接的。
　　破碎机破碎物料的空间是由进料导板、两级反击板和从进料导板卸载点起到第二级反击板排料口的圆弧所组成的空间，叫做破碎腔。
　　PFY硬岩反击式破碎机是一种高效的破碎设备，矿石经过入料口后并沿筛板向下滑动，在下滑的过程当中，被被高速旋转的转子，用垂头所击碎，并以很高的速度沿切线方向飞向第一块反击板，使矿石继续受到破碎，反击板又会将岩石甩出去与其他的岩石相互撞击，这就是我们所说的第一破碎腔中反复冲击击碎。然后岩石会经过经过反击板和转子之间的空隙而排至第二破碎腔中，继续受到反复打击，最终变成小颗粒后由破碎机底部排矿口排出。
