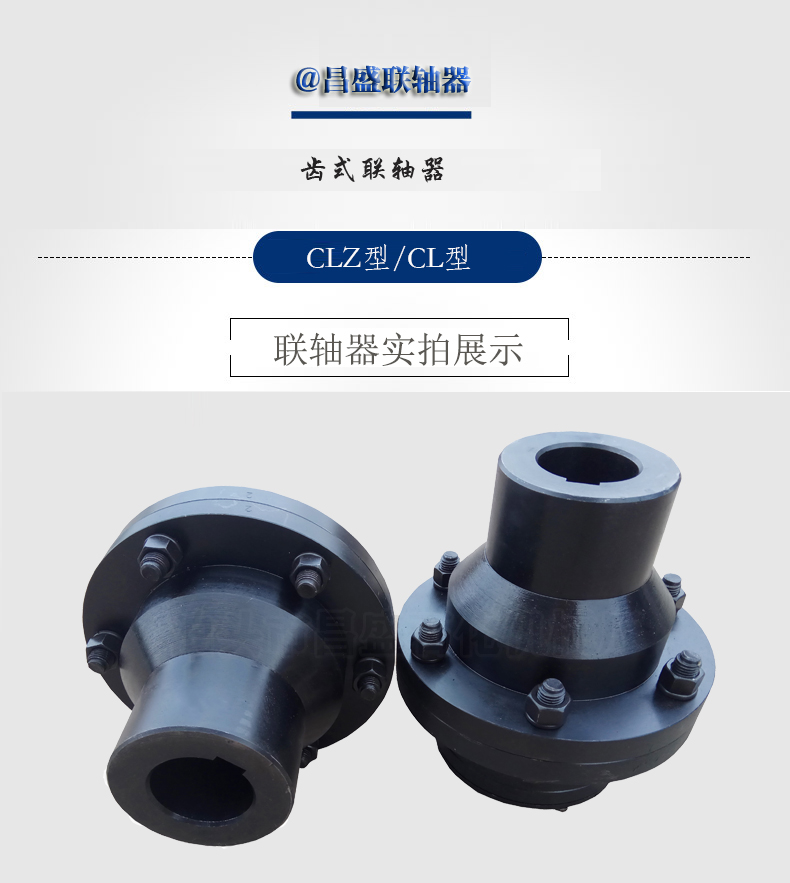

CL型齿式联轴器

CL型齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成.外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器）,可改善齿的接触条件,提高传递转矩的能力,延长使用寿命.有角位移时沿齿宽的接触状态.具有径向、轴向和角向等 轴线偏差补偿能力,结构紧凑、回转半径小、承载能力大、传动、噪声低及维修周期长等优点

CL齿式联轴器描述： 齿式联轴器属于可移式刚性联轴器，由两个有内齿的外壳和两个外齿的套筒所组成，套筒和轴用键联接，两个外壳用螺栓联成一体，外壳和套筒之间设有密封圈。内齿轮齿数和外齿轮齿数相等，通常采用压力角为20°的渐开线齿廓。工作时靠啮合的轮齿传递扭矩。由于轮齿之间留有较大的间隙，所以能补偿两轴的不同心和偏斜，为了减少轮齿的磨损和相对位移的摩擦阻力，，在内部注入润滑油。齿式联轴器的角位移允许在30′。齿式联轴器具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、传递扭矩大、传动效率高、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行 业、也适用于石油、化工、通用机械等各类重型机械的轴系传动。 CL齿式联轴器规格： 许用转矩：710N.m 许用转速：3780r/min 轴孔直径：18、19、20、22、24、25、28、30、32、35、38、40mm 轴孔长度Y：42、52、62、82、112mm，J1，Z1：30、38、44、60、84 大外径D：170mm
