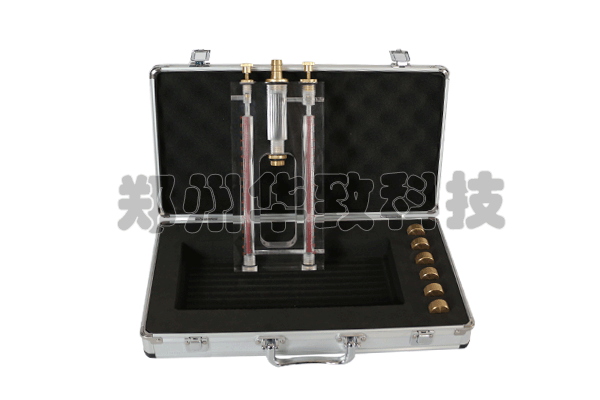

ZLD-2钻孔多级流量计

应用领域 ZLD-2钻孔多级流量计用以测定煤层钻孔瓦斯涌出初速度，以预测工作面前方煤体的煤与瓦斯突出危险性和检验防止煤与瓦斯突出措施的防突效果。也可用以测定防突超前钻孔的有效影响半径。ZLD-2钻孔多级流量计采用喷咀节流原理设计的，当气体流过喷咀时，流束的断面生产收缩，同时在喷咀的两侧产生压差，流量越大，压力越大。当压差一定时，喷咀孔径越大，通过的气体流量也越大。流量计设计有5个不同的喷咀，更换不同孔径的喷咀，可获得不同的流ZLD-2钻孔多级流量计量测定范围 技术参数 量程：0～1.6Kpa 流量测定范围：0～100L/min 仪器重量：0.8㎏ 流量测量范围：0.1～100L/min 水柱压差读数：0～160mm 仪器分辨率：1mmH2O 仪器外形尺寸：250X120X34mm ZLD-2孔板多级流量计测定方法步骤 1．测定前准备 给水柱计注水，并将两侧也面调整零刻度线；检查仪器的密封性能，一旦密封失效，需要更的“O”型密封圈；根据煤层条件预计流量的大小，选择流量范围较为接近的喷咀，安装在流量计喷咀底座上。 2．方法和步骤 该流量计和JN-1型封孔器配套使用。在进行工作面煤与瓦斯突出危险性预测和防突测试笑果检验时，钻孔打完后，迅速插入封孔器进行封孔。然后将封孔器排气管与流量计进气咀用胶管连接，保持流量计水柱计呈铅锤位置。此时，煤体排放的瓦斯经测量室、排气管、连接胶管、流量计喷咀排出，在水柱计两侧产生压差。读取水柱计压差值。 上述测定过程要求在2min内完成。 ZLD-2孔板多级流量计指标确定 钻孔瓦斯涌出初速度q（L/min）由下式计算： Q=K?K1 式中：K—所选用喷咀的流量系数，L/min?mm ； 该系数由实验确定，仪器出厂时在说明书中给出。 K1—瓦斯浓度修正系数。煤层瓦斯中沼气浓度通常在95%以上，故该系数取为1.34; △h—水柱计压差读数，mm. 钻孔瓦斯涌出初速度指标临界值应根据各矿煤层实测确定。无实测时，可参考表1所列数据。 表1 突出危险性预测钻孔瓦斯涌出初速度指标临界值 煤的挥发份 5～15 15～20 20～30 >表2 喷咀系列表 喷咀号 1 2 3 4 5 喷咀孔径D（mm）喷咀系数K（L/min?mm）流 量 测定 范 围（沼气）（L/min）0.09～～～～～107.97 设计采用5个不同孔径的喷咀。由于受喷咀加工精度的限制，同一直径喷咀的喷咀系列均不相同，故仪器出厂前每个喷咀均需在校正仪上进行标定，以得到实际喷咀的系数。表2给出了所设计5个喷咀的喷咀系列。 郑州华致生产ZLD-2钻孔多级流量计供应瓦斯压力测定仪|瓦斯解吸仪|密度测定仪|地勘瓦斯解吸仪|瓦斯含量快速测定仪|瓦斯杖|球胆|瓦斯吸附常数测定仪|瓦斯放散初速度测定仪|U形倾斜压差计|深孔取样装置|DGC煤样罐 瓦斯吸附常数ab值测定仪
