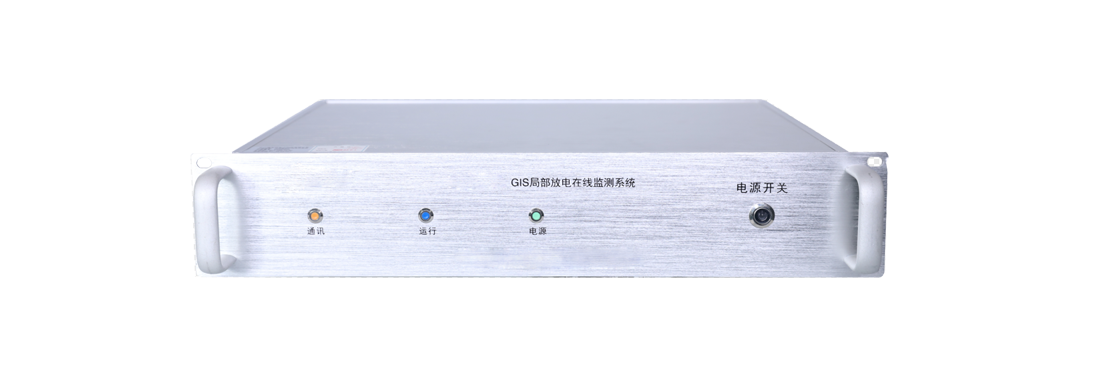

GIS局放在线监测装置

 GIS内部发生局部放电时，由于放电点处电荷的迅速转移，形成持续时间很短的电流脉冲(ns级)，并产生频率分量极其丰富的电磁信号(高达GHz)，通过传感局部放电所产生的电信号进行局部放电检测，有可能实现较高的灵敏度，并能够及时发现早期的的局部放电。

GIS局部放电在线检测要求在GIS运行的现场条件下进行检测，由于电晕放电等原因，现场条件下存在 大量的电磁干扰信号。干扰信号的强度有可能远远大于所要检测的局部放电信号，使得局部放电检测的 电信号传感器无法实现。GIS局部放电检测的UHF传感方法正是针对抗电磁干扰问题提出的。并在UHF频段内选择合适的频段进行局部放电的电信号传感，其抗电磁干扰原理是：GIS运行现场的干扰源主要有：架空线和变电站母线上的电晕放电，导体接触不良产生的电弧放电，站内可控硅产生的强电脉冲，其他设备内部的放电，无线电波，载波通讯，系统内开关动作等。研究表明，这些干扰主要集中在300MHz以下频段。
