产品介绍
金矿石棒磨式制砂机主要用于长石、石英、河卵石等矿石原料的加工、破碎.筒体以一定的速度旋转,研磨体在摩擦力和离心力的作用下上升到一定高度被抛下,使物料受到冲击研摩,达到制砂目的.另外，棒磨式制砂机也适用于制作磨料，耐火材料，水泥、钢砂、炉渣粉、铜矿石、铁矿石、金矿砂、混凝土骨料、沥青骨料等多种硬、脆物料的细碎与中碎，是一种高效，节能的碎石制砂设备，比传统制砂机节能50%，是世界上先进的制砂设备。
1.节省动力。比较老型设备节省动力 40% 以上。

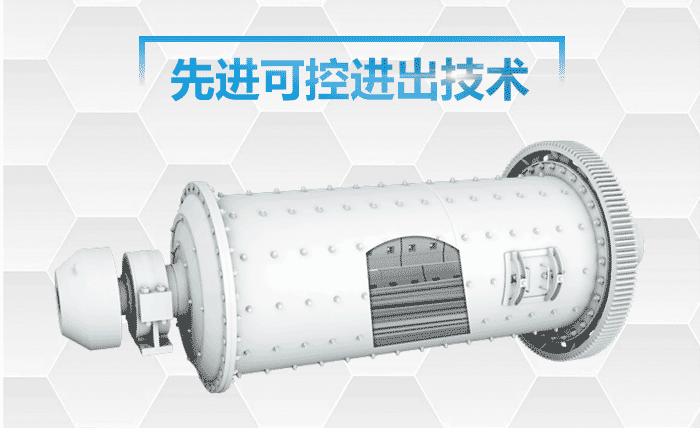

2.采用先进的可控进出料棒磨式制砂机技术，结合实际用户的研磨物料配用合适的研磨体，一改传统球磨机的面接触为线接触，使制砂机的出料粒度更为均匀，产量更高, 适用于不同硬度(莫氏硬度 5.5 - 12 )的矿石。
3.出料细度可调。通过简单的调整即可改变出料的粒度，内置细度控制装置 , 出料可加筛分装置，两道把关，确保既不产生过磨又不会使不合格产品混入成品。
4.棒磨式制砂机有干式和湿式两种形式可供选择，用户可根据自己的实际情况加以选择。对加工石英砂，白云石，独居石等产品，磨机后可配用磁选机除铁。

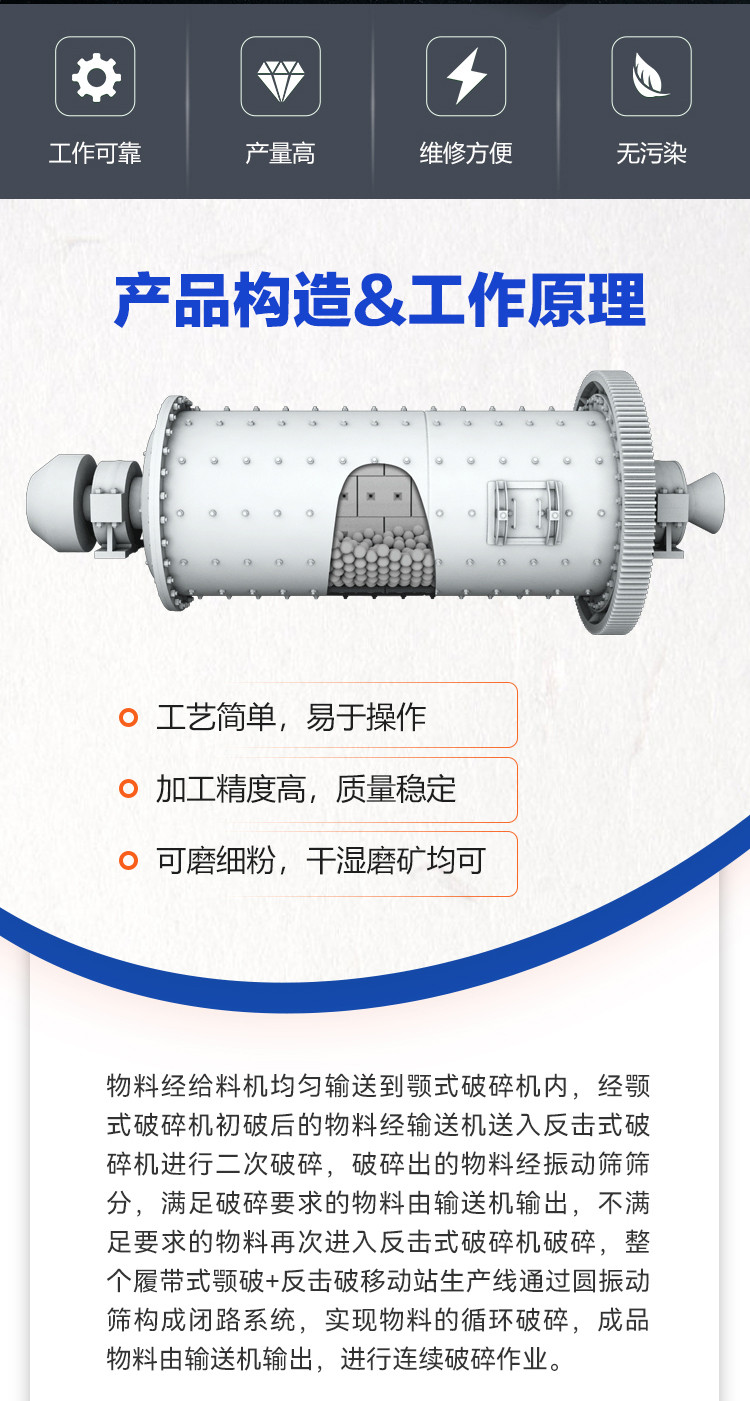

工作原理
棒磨式制砂机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动，驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下，被提升到一定高度，呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部，被运动的磨矿介质所粉碎，并通过溢流和连续给矿的力量将产品排出机外，以进行下一段工序作业。
设备技术参数
| 号 Model |
筒体尺寸 Barrel size (mm) |
筒体有效容积 Effective volume（m3） |
装球量 Balls weight（t） |
筒体转速 Rotating speed（r/min） |
功率 Power （kw） |
排矿粒度 Discharge size（mm） |
产量 Capacity（t/h） |
重量 Weight（t） |
| MB0924 |
Φ900×2400 |
|
3.1 |
29 |
22 |
|
10-2.9 |
6.6 |
| MB1224 |
φ1200×2400 |
|
6.5 |
27 |
37 |
|
13-5 |
13.5 |
| MB1530 |
φ1500×3000 |
5.0 |
8 |
23 |
75 |
|
12-5.5 |
16.71 |
| MB1830 |
φ1800×3000 |
6.5 |
17 |
22.8 |
130 |
|
20-9.5 |
29.8 |
| MB2136 |
φ2100×3600 |
11.0 |
28 |
20.9 |
210 |
|
35-14.8 |
49.4 |
| MB2436 |
φ2400×3600 |
14.6 |
37 |
19 |
280 |
|
55-26 |
61.0 |
| MB2740 |
φ2700×4000 |
20.5 |
47 |
17.5 |
400 |
5-0.8 |
165-50 |
84.3 |
| MB3040 |
φ3000×4000 |
25.9 |
50 |
16.2 |
500 |
5-0.8 |
206-62 |
130 |
| MB3245 |
φ3200×4500 |
33 |
56 |
15.5 |
630 |
5-0.8 |
228-70 |
138 |
| MB3654 |
φ3600×5400 |
50 |
94 |
14.5 |
1000 |
5-0.8 |
340-103 |
192 |
MBS2136棒磨式制砂机技术参数：
| 序号 |
项目名称 |
Φ2100×3600钢渣棒磨机 |
| 1 |
磨机类型 |
干式周边排矿 |
| 2 |
筒体内径 |
2100 mm |
| 3 |
筒体长度 |
3600 mm |
| 4 |
筒体有效容积 |
11 m3 |
| 5 |
介质充填率 |
40% |
| 6 |
最大装棒量 |
20t |
| 7 |
筒体工作转速 |
20．9 r/min |
| 8 |
慢传工作转速 |
0.26 r/min |
| 9 |
主电动机功率 |
250 kW |
| 10 |
主电动机转速 |
735r/min |
| 11 |
主电动机电压 |
10KV/6KV |
| 12 |
主电动机频率 |
50Hz |
| 13 |
运转时间 |
24 h/d连续运转 |
| 14 |
排料方式 |
筒体端部周边排矿 |
Φ2400×4200钢渣棒磨机主要技术参数：
| 序号 |
项目名称 |
Φ2400×4200钢渣棒磨机 |
| 1 |
磨机类型 |
干式周边排矿 |
| 2 |
筒体内径 |
2400 mm |
| 3 |
筒体长度 |
4200 mm |
| 4 |
筒体有效容积 |
17．5 m3 |
| 5 |
介质充填率 |
40% |
| 6 |
最大装棒量 |
30t |
| 7 |
筒体工作转速 |
19.5 r/min |
| 8 |
慢传工作转速 |
0.26 r/min |
| 9 |
主电动机功率 |
355 kW |
| 10 |
主电动机转速 |
735r/min |
| 11 |
主电动机电压 |
10KV/6KV |
| 12 |
主电动机频率 |
50Hz |
| 13 |
运转时间 |
24 h/d连续运转 |
| 14 |
排料方式 |
筒体端部周边排矿 |
米棒磨式制砂机主要技术参数：
| 序号 |
项目名称 |
米钢渣棒磨机 |
| 1 |
磨机类型 |
干式周边排矿 |
| 2 |
筒体内径 |
2700 mm |
| 3 |
筒体有效长度 |
4500mm |
| 4 |
筒体有效容积 |
22.4 m3 |
| 5 |
进料粒度 |
小于50 mm |
| 6 |
产量 |
60~85T/h |
| 7 |
介质充填率 |
40% |
| 8 |
最大装棒量 |
52t |
| 9 |
筒体工作转速 |
17.03 r/min |
| 10 |
慢传工作转速 |
0.2 r/min |
| 11 |
主电动机功率 |
500 kW |
| 12 |
主电动机转速 |
990r/min |
| 13 |
主电动机电压 |
6KV |
| 14 |
主电动机频率 |
50Hz |
| 15 |
运转时间 |
24 h/d连续运转 |
| 16 |
排料方式 |
筒体端部周边排矿 |
| |
|
