      给料机就是一般意义上说的喂料机，只是因为各个地方的叫法不同，所以产生了不同的名字，而其本质和作用，基本上是一样的。

　矿山用的振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,是实行流水作业自动化的必备设备。

     给料机多作为球磨机集矿带式输送机的给料设备。给料机(喂料机)广泛使用在冶金、煤炭、电子、机械、化工、建材、轻工、粮食等行业中，在生产流程中，给料机(喂料机)用于把块状、颗粒状、粉状物料从贮料仓或漏斗中定量、均匀、连续地给到受料装置中去。

     公司生产的GZD系列振动给料机，是专为破碎筛分中粗破碎机前均匀输送大块物料而设计的新型振动给料机。该机采用双偏心轴激振器的结构特点，保证设备能承受大块物料下落的冲击，给料能力大。在生产流程中可以把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去，从而防止受料装置因进料不均而产生死机的现象，延长了设备使用寿命。

2、分类

　  给料机分敞开型和封闭型两种.可根据要求生产电磁振动给料机^[1]、给料斗、输送机^[2][3]。

振动给料机又叫震动给料机、振动给料器、振动喂料机，简称给料机或喂料机，在生产流程中，可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去，在砂石生产线中可为破碎机械连续均匀地喂料，并对物料进行粗筛分^[4][5]。　

振动给料机结构简单，操作方便，不需润化，耗电量小；可以均匀地调节给矿量；因此已得到广泛应用。一般用于松散物料。根据设备性能要求，配置设计时应尽量减少物料对槽体的压力，按制造厂要求，仓料的有效排口不得大于槽宽的四分之一，物料的流动速度控制在6-18m/min.对给料量较大的物料，料仓底部排料处 应设置足够高度的拦矿板； 为不影响给料机的性能，拦矿板不得固定在槽体上。为使料仓能顺利排出，料仓后壁倾角较好设计为55-65度。

　 振动给料机可把块状、颗粒状物料从料仓中均匀、连续地喂料到受料装置中。在砂石生产线中可为破碎机连续均匀地喂料避免破碎机受料口的堵塞。

　 振动给料机用途：广泛用于矿山、碎石场、冶金、建材、化工、选矿、煤矿等行业的破碎、筛分生产线中。

　 振动给料机工作原理：该机是利用振动器中的偏心块旋转产生离心力，使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。物料则随筛厢在倾斜的筛面上作连续的抛掷运动，并连续均匀地将物料送至受料口内。

　 振动给料机性能特点：该机结构简单，振动平稳，喂料均匀，连续性能好，激振力可调；随时改变和控制流量，操作方便；偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象；若采用封闭式机身可防止粉尘污染

振动给料机结构简单，振动平稳，喂料均匀，连续性能好，激振力可调；随时改变和控制流量，操作方便；偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象；若采用封闭式机身可防止粉尘污染。操作方便，不需润化，耗电量小；可以均匀地调节给矿量；因此已得到广泛应用。一般用于松散物料。根据设备性能要求，料仓底部排料处 应设置足够高度的拦矿板。

振动给料机可把块状、颗粒状物料从料仓中均匀、连续地喂料到受料装置中。在砂石生产线中可为破碎机连续均匀地喂料避免破碎机受料口的堵塞。

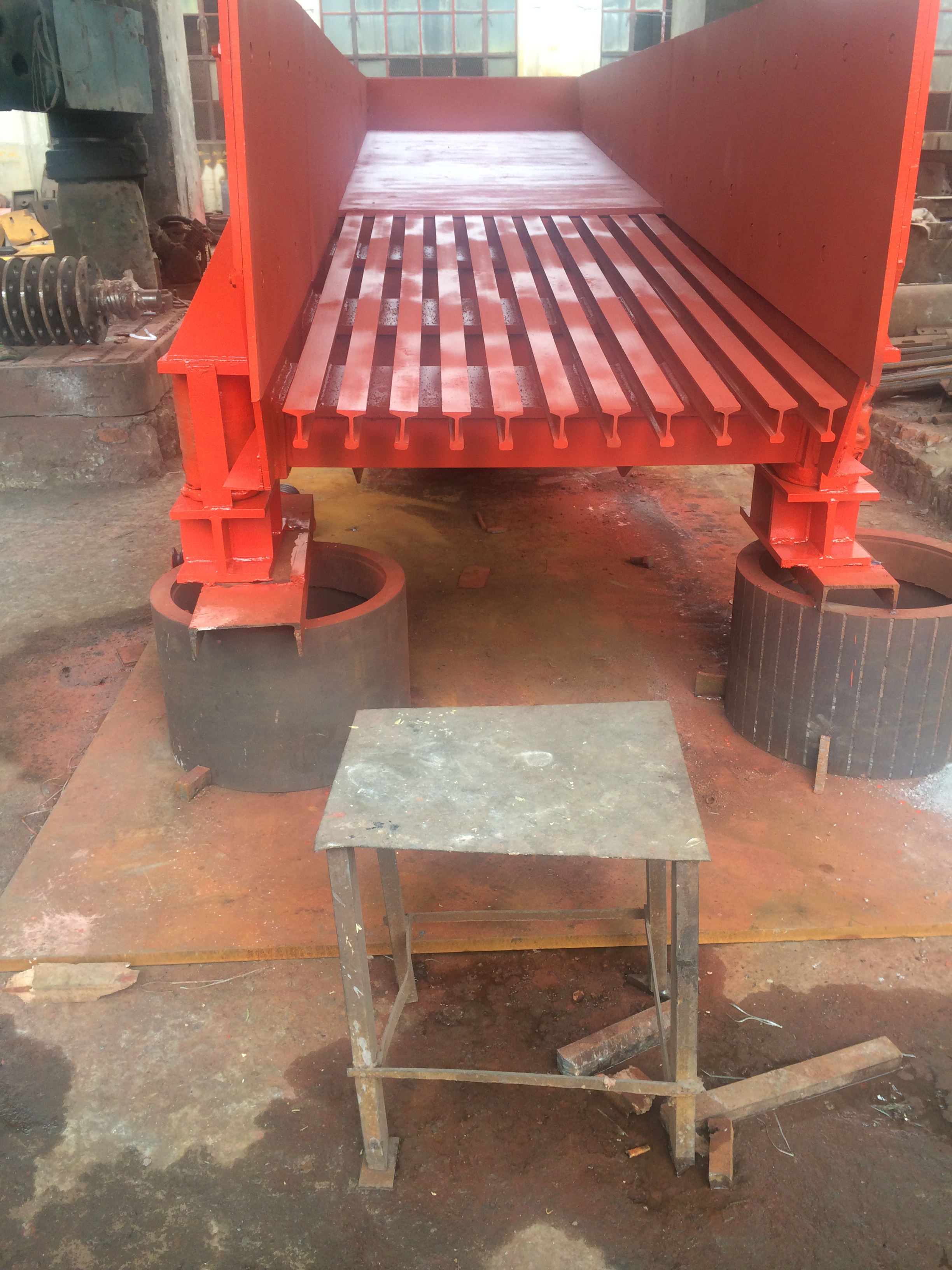

棒条给料机

棒条给料机机机构简单，使用维护方便、激振力比较小、没耐磨件，简单。广泛用于矿山、碎石场、冶金、建材、化工、选矿、煤矿等行业的破碎、筛分生产线中。

棒条给料机工作原理：给料机新型振动电机驱动,该系列给料机用于粗破碎机前的均匀给料，同时由于棒条筛面的作用，又能除掉泥土等细小物料，达到预先筛分的功能，能够提高粗碎能力，该系列振动给料机新型振动电机或激振器激振，框架式环槽铆钉铆接，锰钢制造的护板和棒条，结构坚固，强度高，耐冲击，耐磨损，使用维护方便。

棒条振动给料机系消化吸收瑞典技术设计制造，并采用引进日本生产的振动电机为激振源。该系列给料机用于粗碎破碎机前大块物料的均匀给料，同时由于棒条筛面的作用，又能除掉泥土等细碎物料，达到预筛分功能，能够提高粗碎能力。特别适用于水电行业，建筑石料，金属矿石等粗碎前的给料用。

螺旋给料机

螺旋给料机把经过的物料通过称重桥架进行检测重量，以确定胶带上的物料重量，装在尾部的数字式测速传感器，连续测量给料机的运行速度，该速度传感器的脉冲输出正比于给料机的速度，速度信号和重量信号一起送入给料机控制器，控制器中的微处理器进行处理，产生并显示累计量/瞬时流量。该流量与设定流量进行比较，由控制仪表输出信号控制变频器改变给料机的驱动速度，使给料机上的物料流量发生变化，接近并保持在所设定的给料流量，从而实现定量给料的要求。

其实，板式喂料机的技术含量并不高，一般的给料设备生产企业都能够生产，但我国生产的板式给料机却很难打开国外市场。究其原因，无外乎粗放式生产，好多厂家的板喂机做工都不够精细，有的焊接地方甚至出现小孔，这样的设备我们不敢用”。

　　给料机由可回转的圆盘、导料套筒和刮板等部分组成。料仓内的物料通过导料套筒堆积在镶有耐磨衬板的圆盘上圆盘转动，物料被刮板刮出给料。调节刮板位置或导料套筒的高低可改变给料量。圆盘直径一般在3米以下转速不超过10转/分。圆盘给料机运转平稳可靠，调节给料量较方便，耗能少，但结构比较笨重，适用于粘性较小的粉粒状物料。

　　有的给料机由机壳和叶轮组成。这种给料机结构比较简单,外形尺寸小，自重轻，给料时密闭性好，适用于小粒度和粉状物料。机壳上、下端的进、出料口分别与料仓、受料设备连接。叶轮绕水平轴线转动时物料落入叶轮的各腔格之间，随叶轮旋转半周后卸入受料设备。均压管能使进入料区前的腔格泄去高压，以免到料区时不能进料。叶轮直径一般在500毫米以下，转速不超过45转/分。

       给料机在生产流程中，可把块状、颗粒状物料从贮料仓中均匀、定时、连续地给到受料装置中去，在制砂生产线中可为破碎机械连续均匀地喂料，并对物料进行粗筛分，广泛用于冶金、煤矿、选矿、建材、化工、磨料等行业的破碎、筛分联合设备中。

全新开发的链板式喂料机|给料机具有牵引力大、功耗小、磨损小、漏料少、运行平稳、工作可靠、使用寿命长、检修方便等突出的优点，不同厂家的产品结构，在工艺上大同小异，

　　1、槽板采用双圆弧板，有效防止漏料。

　　2、牵引链采用承重与牵引分开的结构，提高了板喂机承受冲击载荷能力。

　　3、尾部拉紧装置设有碟形弹簧，能减速缓链条冲击载荷，提高了链条的使用寿命。

　　4、链板式喂料机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。

　　5、尾部有枕木吸震，中部有特殊的吸震托辊支承，改善大块物料冲击两侧滚轮和槽板的受力力条件，提高运行部件的寿命。

　　6、特别加强的头部罩壳下罩左右是可分式，不妨碍起吊破碎机转子体。

　　7、头部装置链轮13-15齿，奇偶数齿分开传动，寿命增加。

　　8、头部装置链轮切割成3瓣齿，不需拆卸链板即可更换轮齿，易维护。

　　9、传动型式有开式型、行星型、悬挂型，可供选用

　　链板式喂料机是由称重系统、链板输送机构、料仓及机架构成；其中输送机构的链板、链条、插销、滚轮等为易损件，以不同的使用强度和频率，率先出现磨损变形，需要用户更换；链板式喂料机刚度高，可适应一定粒度的大块物料，料仓容积大，可有效缩短铲车送料时间，但同时链板传动速度较慢，承载能力大 。

机器的维护保养是一项极其重要的经常性的工作，它应与极其的操作和检修等密切配合，应有专职人员进行值班检查．

一、安装试车

　　1、该设备应安装在水平的混凝土基础上，用地脚螺栓固定。

　　2、安装时应注意主机体与水平的垂直。

　　3、安装后检查各部位螺栓有无松动及主机仓门是否紧固，如有请进行紧固。

　　4、按设备的动力配置电源线和控制开关。

　　5、检查完毕，进行空负荷试车，试车正常即可进行生产。

二、机器的维护

　　1、轴承担负机器的全部负荷，所以良好的润滑对轴承寿命有很大的关系，它直接影响到机器的使用寿命和运转率，因而要求注入的润滑油必须清洁，密封必须良好，本机器的主要注油处（1）转动轴承（2）轧辊轴承（3）所有齿轮（4）活动轴承、滑动平面.

　　2、新安装的轮箍容易发生松动必须经常进行检查。

　　3、注意机器各部位的工作是否正常。

　　4、注意检查易磨损件的磨损程度，随时注意更换被磨损的零件。

　　5、放活动装置的底架平面，应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动，以致发生严重事故。

　　6、轴承油温升高，应立即停车检查原因加以消除。

　　7、转动齿轮在运转时若有冲击声应立即停车检查，并消除。

       GZD系列振动给料机是由给料槽体、激振器、弹簧支座、传动装置等组成。槽体振动给料的振动源是激振器，激振器是由两根偏心轴(主、被动)和齿轮副组成，由电动机通过三角带驱动主动轴，再由主动轴上齿轮啮合被动轴转动，主、被动轴同时反向旋转，使槽体振动，使物料连续不断流动，达到输送物料的目的。

 振动给料机中用于配料、定量给料时为保证给料均匀稳定,防止物料自流应水平安装,如进行一般物料连续给料,可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。     安装后的给料机应留有20mm的游动间隙横向应水平,悬挂装置采用柔性连接。 空试前,应将全部螺栓紧固一次,尤其是振动电机的地脚螺栓,连续运转3-5小时应重新紧固一次。    试车时两台振动电机必须反向旋转,电流及噪音的稳定性,发现异常应及时停车处理。电机轴承每2月加注一次润滑脂,高温季节应每月加注一次润滑油。

给料机主要技术参数

       一、给料机应按规定的安装方法安装在固定的基础上。移动式给料机正式运行前应将轮子用三角木楔住或用制动器刹住。以免工作中发生走动，有多台给料机平行作业时，机与机之间，机与墙之间应有一米的通道。 　　二、给料机使用前须检查各运转部分、胶带搭扣和承载装置是否正常，防护设备是否齐全。胶带的涨紧度须在启动前调整到合适的程度。 　　三、皮带给料机应空载启动。等运转正常后方可入料。禁止先入料后开车。 　　四、有数台给料机串联运行时，应从卸料端开始，顺序起动。全部正常运转后，方可入料。 　　五、运行中出现胶带跑偏现象时，应停车调整，不得勉强使用，以免磨损边缘和增加负荷。 　　六、工作环境及被送物料温度不得高于50℃和低于-10℃。不得输送具有酸碱性油类和有机溶剂成份的物料。 　　七、输送带上禁止行人或乘人。 　　八、停车前必须先停止入料，等皮带上存料卸尽方可停车。 　　九、给料机电动机必须绝缘良好。移动式给料机电缆不要乱拉和拖动。电动机要可靠接地。 　　十、皮带打滑时严禁用手去拉动皮带，以免发生事故。

一、给料机^[6]应按规定的安装方法安装在固定的基础上。移动式给料机正式运行前应将轮子用三角木楔住或用制动器刹住。以免工作中发生走动，有多台给料机平行作业时，机与机之间，机与墙之间应有一米的通道。

二、给料机使用前须检查各运转部分、胶带搭扣和承载装置是否正常，防护设备是否齐全。胶带的涨紧度须在启动前调整到合适的程度。

三、皮带给料机应空载启动。等运转正常后方可入料。禁止先入料后开车。

四、有数台给料机串联运行时，应从卸料端开始，顺序起动。全部正常运转后，方可入料。

五、运行中出现胶带跑偏现象时，应停车调整，不得勉强使用，以免磨损边缘和增加负荷。

六、工作环境及被送物料温度不得高于50℃和低于-10℃。不得输送具有酸碱性油类和有机溶剂成份的物料。

七、输送带上禁止行人或乘人。

八、停车前必须先停止入料，等皮带上存料卸尽方可停车。

九、给料机电动机必须绝缘良好。移动式给料机电缆不要乱拉和拖动。电动机要可靠接地。

十、皮带打滑时严禁用手去拉动皮带，以免发生事故。

1、经常的维护和检修是延长机器使用寿命，确保正常工作的重要手段，用户应予以重视。对于润滑，应注意以下几点：

（1）本机采用稀油飞溅润滑，润滑油应根据使用地点、气温条件决定，一般采用齿轮油；

（2）应保证激振器中的稀油面高于油标高度（通过接头 弯管加注），每3-6个月必须更换一次，换油时应用洁净的汽油或煤油清洗油箱、轴承滚道及齿轮表面。

2、安全技术：

（1）本机操作人员，须经安全技术教育；

（2）运转时，严禁机边立人，用手触摸机体、调整、清整、清理或检修等；

（3）机器设备应接地，电线应可靠绝缘，并装在蛇皮管内，经常检查电机接线是否磨损和漏电。
