板式给料机在200t/h砂石骨料生产线的应用
一：原始参数
1）物料：石灰石
2）最大进料颗粒：小于750mm
3）出料粒度：0-5mm，5-10mm，10-20mm，20-40mm
4）处理能力：200t/h
5）砂粒生产为干法生产
6）系统中皮带机长度根据现场布置形式调整
7）安装形式：固定式
二：主要生产设备如下：
1）GBZ1200*5000重型板式喂料机，
2）PE900×1200颚式破碎机
3）PF1320反击式破碎机
4）4YK-2460圆振动筛
5）B1000皮带输送机，B800皮带输送机，B650皮带输送机
三：生产工艺流程如下：
大料仓物料→GBZ1200×5000重型板式喂料机→PE900×1200颚式破碎机→B1000皮带输送机→PF1320反击式破碎机→B1000皮带输送机→4YK-2460圆振动筛
注：经过4YK-2460圆振动筛筛分后，大于40mm的石料用B800的皮带输送机返回到PF1315反击式破碎机，0-5mm，5-10mm，10-20mm，20-40mm的四种规格骨料通过B650皮带输送机输送到成品堆场。

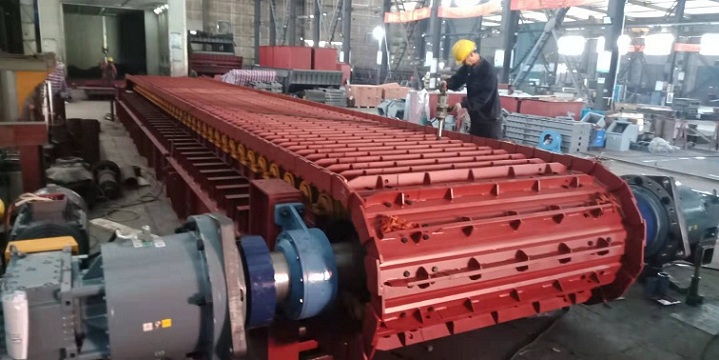

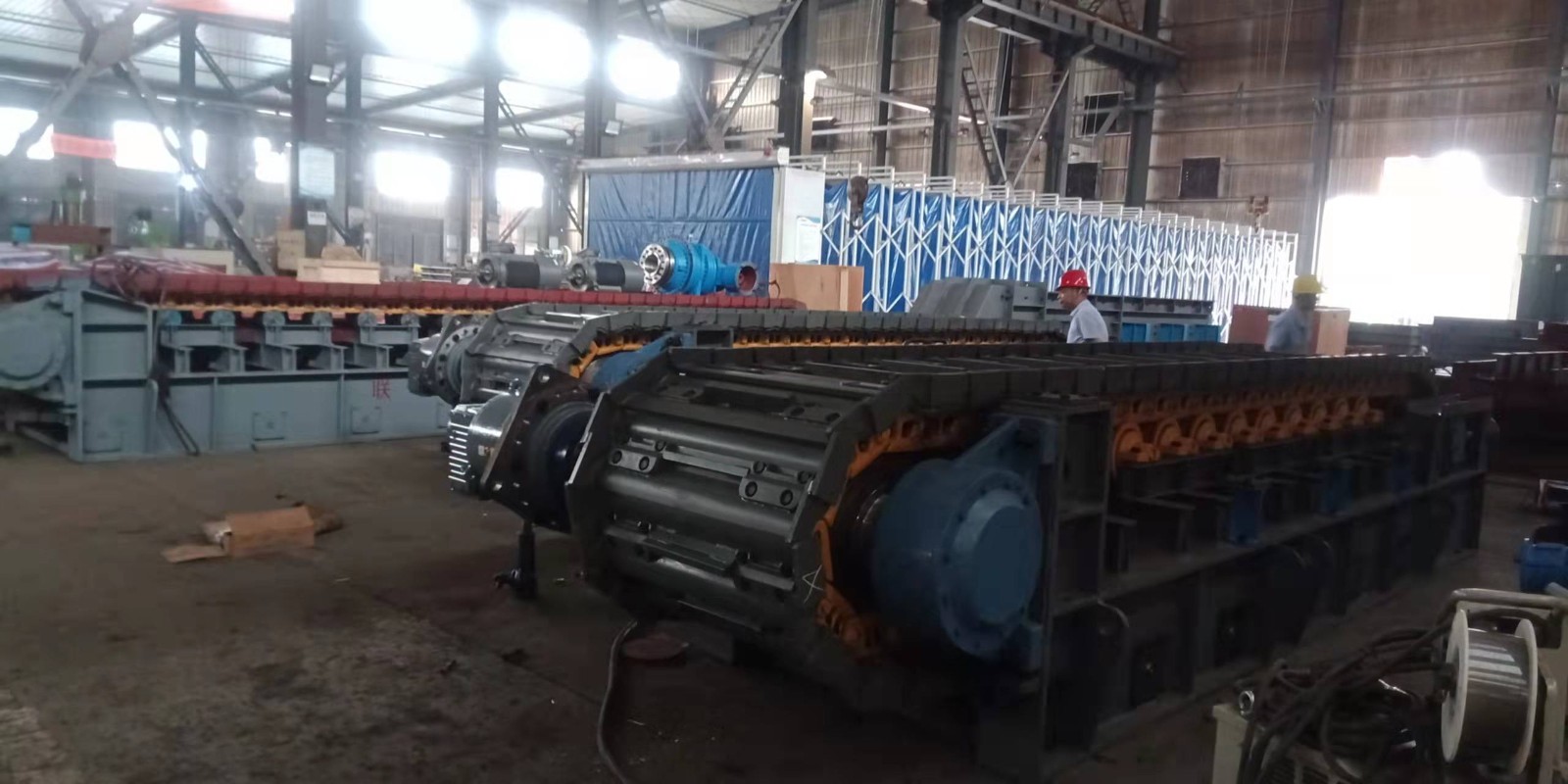

四：GBZ1200×6000重型板式喂料机技术参数如下：
内容 单 位 参 数 备注
规格 GBZ1200×6000
槽板宽度 mm 1200 底板材质16Mn厚度16mm
中心距 mm 6000
最大物料粒度 mm ≤600
输送物料 石灰石
物料容重 t/m3 1.6
输送量 t/h 220
输送倾角 ° 0
输送速度 m/s 0.1
坦克履带链节距 mm 203
电动机 YVF2-160L-4-15 变频调速
功率 kW 15
减速机 P2KA13-500 扭力臂空心轴套装
速比 i 500
安装方式 左装/右装
设备重量 t 21
四：GBZ1200×6000mm重型板式喂料机供货范围
序号 设备及部件名称 数量或规格
1 重型板式给料机 GBZ1200×6000mm

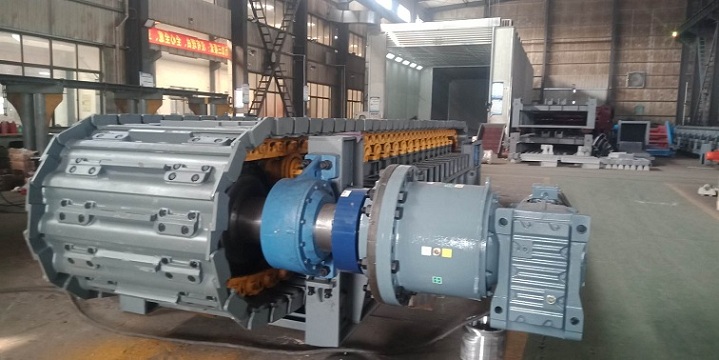

1.1 传动装置 1套
减速器 P2KA13-500（1台）（含锁紧盘、扭力臂、逆止器）
电动机(变频调速)YVF2-160L-4-15（1台）
1.2 机架 1套
滚轮装置 1套（上托链轮、下托轮）
导料板、罩壳 1套
1.3 头轮装置 1套
1.4 尾轮装置 1套
1.5 链条 1套
1.6 槽板 1套
1.7 安装地脚螺栓 1套
2 随机配件 1套（上托链轮2只+槽板1块）
3 随机技术资料 1套
