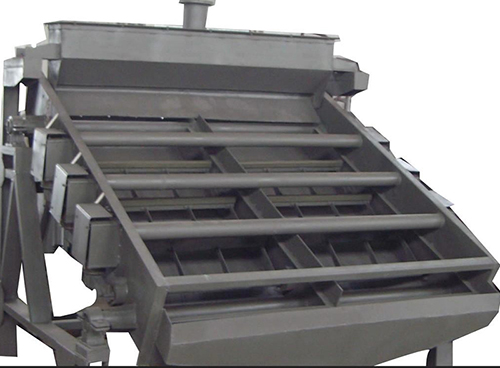

TX-EVS电磁高频振网细筛

一、产品简介

电磁高频振动筛效率高、振幅小、筛分频率高。与普通筛分设备的原理不同，由于电磁高频筛采用了高频率，一方面破坏了矿浆表面的张力和细粒物料在筛面上的高速振荡，加速了大密度（比重）有用矿物和析离作用，增加了小于分离粒度物料与筛孔接触的概率。从而造成了较好的分离条件，使小于分离粒度的物料，特别是比重大的物粒和矿浆一起透过筛孔成为筛下产物。

EVS系列电磁高频振网筛是一种新型的固体物料筛分机械,它采用新的振动方式和传动原理,利用电磁激振器驱动传动系统,使传动系统振动筛网,达到提高筛分效率的目的。 它具有操作简单,性能稳定,效率高、功耗低、动载小、自清理筛网强等特点。主要用于细粒物料的干、湿法筛分、分级、脱水、脱泥、隔粗等作业。该产品广泛应用于冶金选矿、煤炭洗选、建材玻璃、石油化工、轻工陶瓷、制砖、造纸、制药、制盐、食品等行业并取得良好效果。

二、工作原理

用于选矿厂磨矿分级流程中的细粒分级作业，在适当的给料浓度、给料粒度（-200目粒级含量）、以及需求筛下粒度与给料粒度之差小于30个百分点的条件下，筛分效率高达70%以上。由于筛分效率高，可大幅度降低循环负荷和筛上物中合格粒级含量，从而提高磨机的处理能力（一般可提高5～10个百分点）。筛分过程对筛下物粒度控制严格，消除过粗矿粒对精矿品位的不利影响；另外矿浆在筛面高频小振幅振荡作用下，有按密度分层的作用，高密度小颗粒易于沉降至筛面而透筛，因此可明显提高筛下物的品位。

三、性能特点：

 1、筛机采用全新原理设计，是一种全新结构的..筛面振动筛分机械，一般采用尼龙或不锈钢筛板。

2、激振器通过传动机构驱动筛面作高频振动、筛箱静止。振动系统设计在近共振状态工作，整机经过减振支承，使地面基本不承受动载荷，筛机不需要制做基础，直接安装在坚实平整的地面上或普通钢结构平台即可正常工作。

3、筛面振动频率50Hz，振幅0~2毫米，振动强度为重力加速度的8～10倍，是一般机械振动筛振动强度的2～3倍。筛面不易堵孔，筛分效率高，处理能力大。特别适用于细粒粉体物料的筛分。分级粒度0.074～1mm。

4、筛面由三层不同的柔性筛网组成。底层钢丝绳芯聚氨酯网为支撑网，上面铺设丝径和网孔皆不相同的双层不锈钢丝编织复合网。复合网上层为工作网，与物料直接接触进行筛分工作，复合网下层为底网，用于分散受力和传递振动，以..工作网的高筛分效率和延长使用寿命。筛网两端有挂钩，便于筛网装卸和调整张紧度。入料缓冲筛板使矿浆分散均布，避免直接冲击筛网造成损坏。

5、筛机安装角度方便可调，对选矿厂的湿法筛分安装倾角一般为25 ±2°。根据所需矿物粒度调整晒面倾角，倾角接近55°时，细度可达300目， 筛分效率可达75%左右。

6、筛机振动参数采用计算机调节控制，每个振动器的振动参数可单独调节设定。在控 高频筛

制上设置有瞬时强振功能，通过设定间断瞬时强振参数，定时清理筛面，以防堵孔。

7、振动传动系统采用..弹性材料柔性连结，长期运转工作可靠；筛机为节能产品。单个激振器功率仅0.15kW，选矿常用2420型电磁高频筛，整机耗电功率不超过1.2kW/台。

8、筛箱侧板采用钢板整体折弯成型，既提升筛机整体刚度和工作可靠性，设备外形更为美观。

9、筛机可根据客户的不同需求配置不同型号的电控柜，以实现参数设定、远程集控、历史记录与故障报警等多种附加功能。
