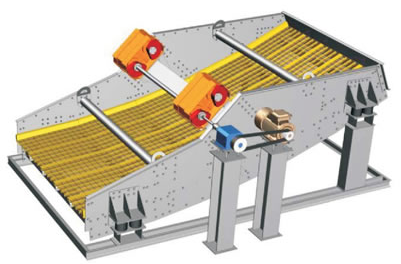

TY-ZK-直线振动筛/香蕉筛

一、产品简介
直线等厚筛是综合了国内先进技术，并结合国内的实际情况而设计的，该等厚筛运动轨迹为直线。筛机有两种规格，可为煤炭、焦炭、矿石、砂砾、或其他物料的中小颗粒进行干、湿式分级，筛面选用不同倾角的数段筛板首尾相接，筛面向断面成折线形式，从而保证入料端各处筛面的上物料厚度几乎一致，促使筛份效率显著提高，对中细颗粒的煤分级效果更佳，处理量与同规格的一般惯性振动筛相比可提高1-2倍。

二、工作原理

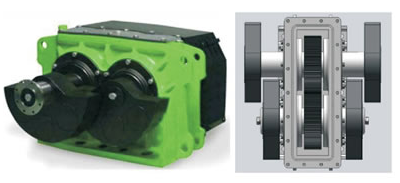

直线运动等厚分选筛的运动是由电机通过弹性连轴器驱动具有偏心质量的激振器(激振器分强制同步箱式稀油激振器和自同步稀油激振器)，该激振器能使筛床作周期性的直线振动。使筛面上的物料层松散并离开筛
面被抛起，使细级物料能透过料层下落，通过筛孔分离，并将卡在筛孔中
的物料振出，细级物料向下部移动，通过筛网排除。还能使物料作向前运
动，达到排料目的。

三、特点及优势
1、筛机采用多段筛面，技术先进，处理能量大，筛分效率高。
2、筛机采用箱式(块偏心式)激振器激振，轴承承载能力大，
使用寿命长。筛机采用齿轮强制同步稀油激振器或自同步稀油激振器，振动器安装在主梁上，筛机强度高。
3、筛机采用环槽铆钉或高强度螺栓连接，结构简单、紧凑、
牢固、维护检修方便
4该系列振动筛采用橡胶复合弹簧减震，过共振区运转平稳，噪声小。
5、筛框所有联接件采用高强度螺栓，连接可靠，寿命长。
6、激振器中轴承采用进口SKF/FAG轴承大游隙轴承，与轴承座配合采用特殊配合，轴承寿命成倍提高，大大减少了激振
器维护工作量。
7、筛面固定方式采用纵向固定，方便安装与维护。
8、模块化部件设计，通用化程度高。采用模态分析技术，保证每台筛机出厂具有良好的动性能。
9、采用特殊密封技术，使横梁法兰与侧板之间联接紧密，无缝隙，起腐作用，产品结构、参数、可靠性及工艺指标具有
国际先进水平。
10、处理能力大，效率高在同等条件下，香蕉筛可比其它类型的筛机增加处理能力40%~60%，效率在90%以上，达到
国际先进水平
11、筛板采用筛网为聚氨酯筛网，具有重量轻、使用寿命长、易更换的特点，延长了筛板的使用寿命;结构简单，维护
和检修方便。
12、冶金行业的烧结矿、烧结球团、矿山行业的矿石分级，和同规格的其他类型的筛机相比，处理量更大，筛分效率更
高、结构更简单、操作更简便、故障率最低、使用成本最低。是大型选煤厂、洗煤厂、选矿厂、洗砂厂首选大型振动筛，是国外引进大型振动筛的理想替代产品。

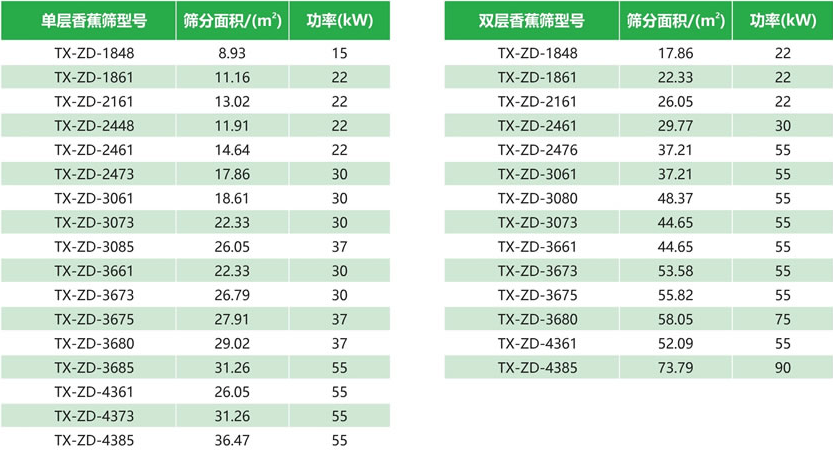

四、技术参数
