矿用气动清淤排污泵

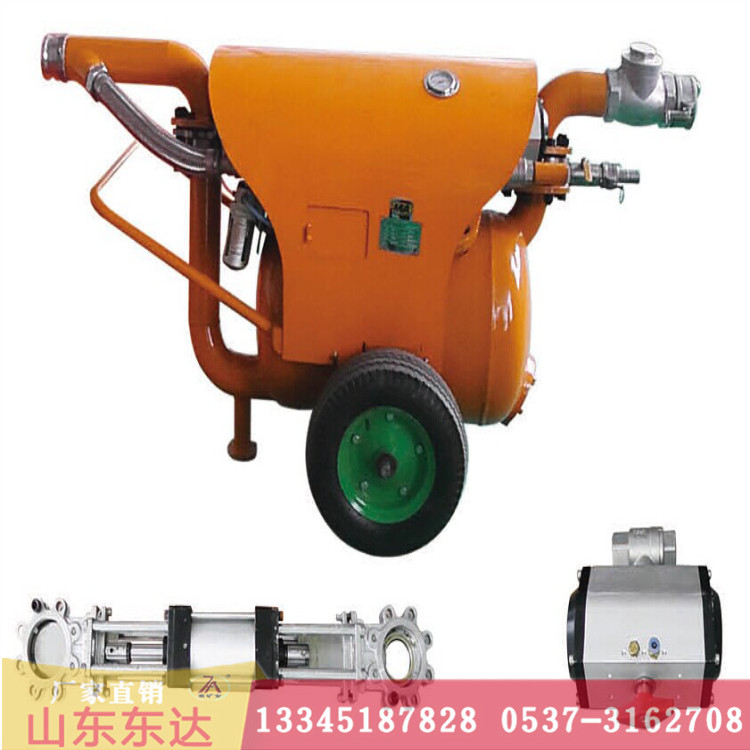

 QYF20-20矿用气动清淤排污泵-认准济宁东达

QYF25-15矿用气动清淤排污泵配件智能化高效节能，是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备，产品技术处于国际领先水平。

QYF系列矿用气动清淤排污泵配件以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。

我们研制的QYF系列矿用气动清淤排污泵配件实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。

气动清淤排污泵配件技术特点

1、该系列清淤泵结构先进、移动方便、工作稳定，工作周期由气动计时器控制，泵体无任何运动部件。可根据经验自行调整计时器以提高泵送效率。

2、控制系统采用先进的气控阀来实现对执行机构的控制与切换，安全性能高、动作灵敏可靠。

气动清淤排污泵配件技术参数

清淤排污泵型号

流量

m³/h

扬程

m

耗气量

m³/min

工作气压

MPa

安装外形尺寸

（长×宽×高）mm

QYF25-15

25

15

10.5

0.55

1830×885×965

QYF20-20

20

20

9.5

0.55

1830×834×915

QYF17-20

17

20

7.5

0.55

1830×782×890

QYF14-20

14

20

5.5

0.55

1830×782×890

QYF10-20

10

20

5.0

0.55

1830×782×890

气动清淤排污泵配件产品结构与工作原理

QYF系列矿用气动清淤排污泵配件主要组成部分包括主体部分、控制系统及真空抽吸组件等。

1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。

2、控制系统：控制系统主要是利用气控换向阀、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。

3、真空抽吸组件：它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。
