双曲面搅拌机应用选型基本知识及工作特性；多曲面搅拌机性能参数

 GSJ/QSJ双曲面搅拌机    常见用途：

QSJ、GSJ型系列双曲面搅拌机广泛运用在环保、化工、能源、轻工等行业需要对液体进行固、液、气搅拌混合的场合，尤其适用在污水处理工作中的混凝池、调节池、厌氧池、硝化和反硝化池中。

型号表示：

结构简介：

双曲面搅拌机由传动部件、叶轮、底座、吊装系统及电控组成。

    GSJ系列                          QSJ系列

 工作特性：

    这是一台可以创建大容积流量的搅拌装置,并能以较小的动力获得大面积特环、柔和的水流。 的叶轮结构设计，将流体特性与机械运动结合。双曲面叶轮的曲面是曲线沿Y轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。 在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充时水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的条件下沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自下而上地循环水流，故可获得在轴向（Y）和径向（X）方向的交叉水流。正是由于双曲面搅拌机叶轮的结构特性和接近池底安装的特点，决定了它在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。

产品特点：

1 搅拌效果好，无搅拌死角——流态好

2 大比表面积叶轮，配备功率小——节能

3 安装灵活，维护方便——便捷

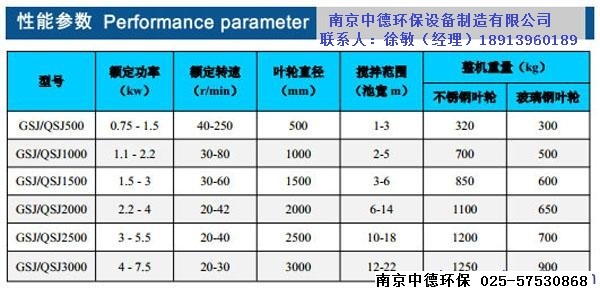

性能参数：
以上参数适用于常规 污水条件,如有特殊要求,本公司可按要求另行设计;叶轮材质:GRP---玻璃钢;S---不锈钢

应用选型:

QSJ与GSJ的选型完全一致,两者仅是安装方式不同.和所有搅拌机的选型一样,双曲面搅拌机的选型与现场的池形、容积、液体浓度、介质温度和PH等有关；

双曲面搅拌机的选型是依据每台双曲面搅拌机的有效服务面积来确定，并按照池长宽比不超过二倍的原则，将长方形池划分为相等的工作单元，以此确定搅拌机的数量，如下图。

  此外对于水深过8米或液体浓度超过规定的，在选型时就考虑加大功率或提高搅拌机的工作转速，以确保在大容量和高浓度液体中的搅拌效果，

一般在常规工况条件下可选用QS004系列，在高温、高腐蚀、磨蚀性的恶劣环境下可选用GSJ系列。我公司可协助用户在特殊环境下的选型。

注意事项：

1 安装前要有一名合格电工检查电机、电器并确定转向，叶轮离池底的小工作距离≤300mm，且池底平整无建筑垃圾。

2 如果长时间不运行，重新启动时要防止淤泥造成叶轮堵塞而烧毁马达。

3 在封闭池中要考虑到叶轮的进出口安装尺寸。

4 使用前请详细阅读产品安装、保养和维修说明书。
