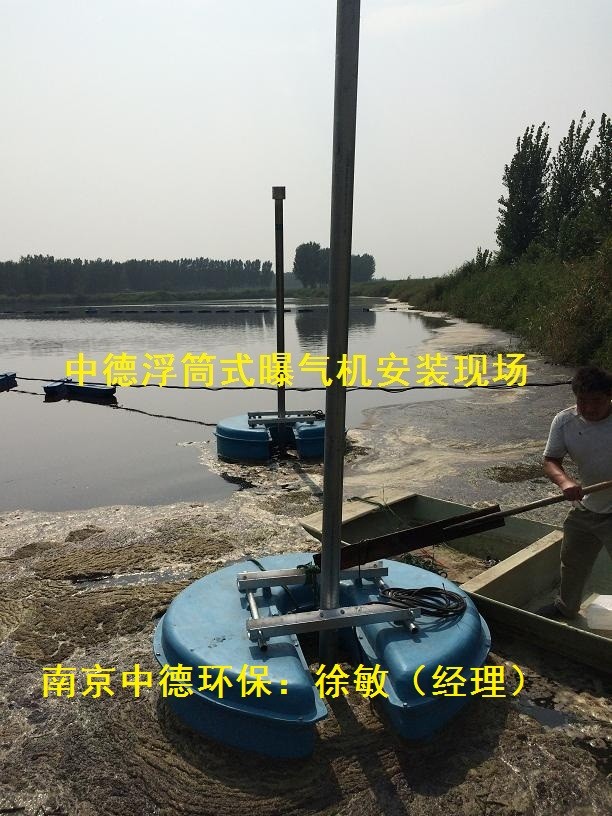

QFB浮筒曝气机性能曲线及维修保养说明；浮筒式曝气机装配现场

QFB浮筒曝气机选型
QFB河道浮筒曝气机性能QFB潜水浮动式曝气机与QXB潜水离心曝气机除增加了浮圈外，其主机结构、性能参数、外形尺寸完全相同。选型按QXB系列确定（见本公司样-本）。

2.QFB浮筒曝气机产品概述

QFB河道浮筒曝气机性能QFB潜水浮动式曝气机是将原QXB潜水曝气机（电机为潜水电机）靠自重在池底定位的安装形式改为利用双进气管并靠浮圈悬吊在水中浮动的安装形式。现QXB型曝气机在安装检修时，若污水池中有水，人员无法下池操作，需用吊车伸入池中吊装或排完池中水后搬运，而且这种安装形式必须有坚硬的基础或平台作支撑，经过改进设计后的QFB型曝气机除了在曝气池中工作，还适合在如氧化塘、养鱼池、景观湖、污水渠、河道等软基础环境下工作，从而经改进后设计的QFB则使安装更便捷、省时、省工，并扩展了潜水曝气的使用范围 。

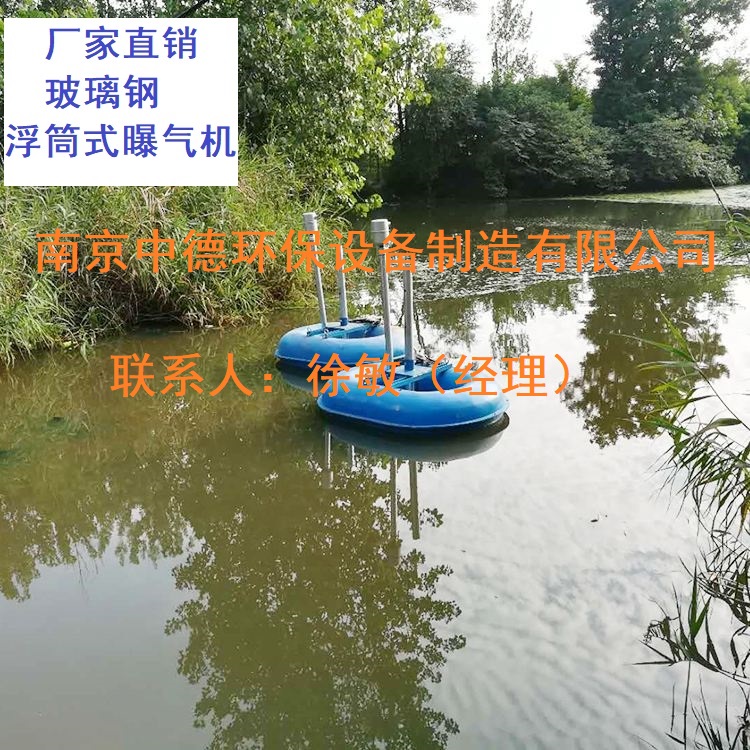

QFB在原QXB的基础上，单边进气改为双边进气或进气，进气管上部加装有浮圈（不锈钢或玻璃钢制作）。浮圈、进气管、曝气机连接成一个整体。如图，浮圈依靠水的浮力使曝气机悬吊在水中，浮圈用三根钢丝绳牵拉着，钢丝绳的另一端固定在池边，或在池塘里设三个锚点固定。安装时将曝气机和浮圈整体放入水中，并用钢丝绳拖至预定区域，再将三根钢丝绳另一端分别按三个不同方位固定在池边，水面较大的池塘可设三个锚点定位。检修时只需将固定在池边的钢丝绳解开，把设备拉回池边吊出水面即可。

5、技术特点
QFB潜水浮动式曝气机与QXB潜水离心曝气机除增加了浮圈外，其主机结构、性能参数、外形尺寸完全相同。选型按QXB系列确定

1、 特点

a）结构紫凑，占地面积小，安装方便。

b）除进气口外，其余部分潜入水中，噪音小。

c）吸入空气多，产生气泡多而细，溶氧率高。

d）无需提供气源，省去鼓风机，工程投资少。

e）叶轮采用无堵塞式，运行、可靠。

2、 构造及工程过程

潜水曝气机由潜污泵、混合室、底座、进气管和消音器组成。

进气管上端为空气吸入口，位于水面之上，下端与混合室联通，接通电源后由于叶轮旋转，高速水流从叶轮出口流出，经混合室形成负压，因而空气被吸入并与污水混合，混合液从出口流出，完成对污水的充氧。

六 、运输与使用注意事项

1、决不允许用曝气机的电缆线起吊或悬挂曝气机。在搬运或悬挂曝气机可用带钓的链条钩在把手上或上盖吊环上。

2、 果曝气机仍在使用或浸在水中，在0°C以下的气温时，可以继续使用。

3、 曝气机使用油脂或润滑油，由于密封磨损，油脂或润滑油会漏出。这时。请赶快将曝气机送至本公司维修部或委托维修点，更换密封，以免将电机烧坏。

4、 末切断电源时，不得移动曝气机，人不得进入水中。

5、 潜水曝气机安装以后，不能长期浸在水中不用，建议每半月至少运行4小时以检查其功能和适应性，或提起放在干燥处备用。

6、 潜水曝气机不能放在污水入口外。当底盘放在泥地或浮沙上，潜水曝气机由于震动产生下陷，在这种情况下，建议将曝气机悬置起来或放在一个较大的底版上。

7、 潜水曝气机保证。

7使用说明

在潜水曝气机起动之前，应由一名合格的电工对该系统进行检查，确保采取下述各项所要求的电器保护措施。

1、 潜水曝气机在运行前，应用0-500V兆欧表检查电机定子绕组对绝缘电阻，低不得低于1兆欧。

2、 电源电压一定要在铭牌上标出的额定电压5℅的范围内,电源电压升高值不允许超过额定电压的10℅,如果电源离潜水曝气机使用的地方距离较远时,电缆的截面积应当加粗,接头应尽可能减少些,否则会使用电压下降得太多,且接头处应密封防水。

3、 四芯电缆中,带有接地符号的为地线,一般为黄绿线,为保证,必须将地线接牢并比其它线长出50ｍｍ

４、检查叶轮旋转方向。

使用三相电源的潜水曝气机，在潜水曝气机初次启动或每次重新安装后都应检查转动方向，转动方向不正确，会降低效率，并损坏水泵。

检查方法为：潜水曝气机在終安装前，从底部向上看潜水曝气机的吸水口，叶轮按逆时针方向旋转。如果几台潜水暴气机连到一个控制器上，各台暴气机必须单独进行检查。如果旋转方向不正确可以交换控制器上三相线中的任意两条线的位置，就能改变转动方向

8 维修保养说明

每台出厂前，都认真地进行了终检验，以确保潜水曝气机产品可靠使用。为了保证暴气机的使用寿命，建议进行定期的检查和保养。

１、清洗

为了防止潜水曝气在不同时期内部积有杂质，可用潜水曝气机抽清洁的水来清洁潜水曝气机。潜水曝气机长期不用，应置于干燥处，并注意防冻。

２、注油与换油

潜水曝气机的油室在出厂前，已注入适量的润滑油。该油应每年进行更换。换油应按下列方法进行：把潜水曝气机放置好，使油室螺塞朝下，拧松螺塞，放出润滑油，然后用洗涤油清洗油室，再注入适量的润滑油，换一个新的Ο型圈，将螺塞旋紧。如果油中发现有水，按规定冲洗油室，并重新装满油，拧紧带O型圈的螺塞。三个星期后必须重新检查一次，如果油又变成乳状液，应对机械密封件进行检查。必要时应更换（请与我公司维修部接洽）。

注:油为变压器油。

３、运行故障

万一运行发生故障，如不能确定原因，并按后面给出的排除故障的方法仍不能解决，不可采用临时凑合的方法，也不要私自乱修乱拆。
