板式换热器机组

 一、板式换热机组的简介

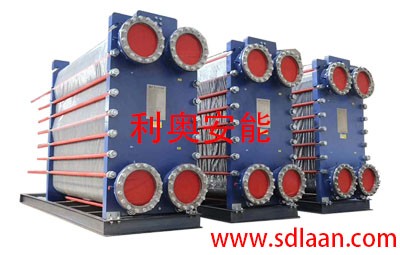

      板式换热机组主要由板式换热器、循环泵、补水泵、过滤器、阀门、控制柜、仪表及自动控制系统等组成的整体换热设备。

      板式换热机组的一次侧指热量或冷量的提供侧，二次侧指体量或冷较的损收侧，根统一、二次侧介质的不同机组可分为:汽一水板式换热机组(一次侧为蒸汽、二次侧为水)和水一水板式换热机组(一次侧为水、二次侧为水)。根据二次例的使用范围不间分为;架系统一空国系水、生活热水系统一。

二、板式换热机组的特点

★ 采用工控计算或智能化温度调节使供水温度智能控制，即供水温度按程序设定可随室外环境温度，标准间温度和时间而变化，供热效率高，节省能源。

★ 汽水换热时，设冷凝水换热段及冷凝水温度控制，充分利用冷凝水热量。
★ 系统补水采用变频控制，自动补水、稳压。
★ 循环泵可变频变量运行。

★ 标准模块化设计，可根据用户情况，灵活选择控制内容，减少投资。
★ 运行参数集中数显，方便可靠。

★ 板式换热机组结构结构紧凑，使用操作简单，安装维护方便。换热机组的控制和调节采用进口或国产名优品牌的控制元件或系统，工作可靠、性能优良，自动化程度高。只需要简单的培训，即可掌握换热机组的

操作。

三、智能换热机组工作原理

二次侧回水经过过滤器除污后，经由循环泵送入板式换热器，被一次侧蒸汽或高温水加热后进行供热。一次侧蒸汽或高温水在板式换热器内经换热后，变成凝结水或高温回水返回热源，再次进行第二次循环。补水泵将软化水打入系统中，从此保持系统压力稳定。

恒温控制原理:恒温控制系统通过二次侧温度传感器读取温度信号，结合室外温度传感器信号作为二次侧供水温度修正参考，继而控制一次侧温控阀的开度及循环泵的运转频率。实现对供水温度及流量自动调节，用以满足用户的使用要求。用户可手动就地设定出水温度，也可以通过联网后在中央控制室远程控制。
