一、用途和使用范围
二、工作原理
三、结构概况
四、 轴承、三角带规格、型号
五、主要技术参数
六、安装于与试车
七、使用须知
八、易损件名称
一、 用途和使用范围
1. 该系列鄂式破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用
2. 该系列颚式破碎机较适宜于破碎抗压强度不高于300MPa（兆帕）的各种软硬矿石，被破碎物料的较大块度不得大于技术参数表所规定。
二、工作原理
该系列鄂式破碎机方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动颚上升时肘板与动颚间夹角变大，从而推动动颚板向固定颚板接近，与经同时物料被压碎或劈碎，达到破碎的目的；当动颚下行时，肘板与动颚夹角变小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期属于压碎和排泄物料，实现批量生产。
三、结构概况
复摆系列颚式破碎机主要由固定体、转动体、保险装置、调整装置等几部分组成。 1、 固定体：鄂式破碎机固定体的主要部件是机架，机架的制造工艺有两种：中碳钢铸造机架和中碳钢钢板焊接机架是。焊接机架是在原铸造机架的基础上又增加了多条加强筋，并通过严格的质量控制和特定的工艺要求，达到与铸造机架相同的使用效果。为了防止机架侧壁的严重磨损，在破碎腔左右侧上装有护板，可随意更换。 2、 转动体：由动颚、偏心轴、轴承、皮带轮等几部分组成，是颚式破碎机传动和承受力的主要部分。 a、 动颚由动颚支架和活动颚板等部件组成，鄂破的动颚支架采用35#铸钢，并经过调质处理。 b、 颚破的偏心轴由45#钢车制，并经过调质处理。 c、 轴承采用双列向心球面滚子轴承，具有微调、承受力大、耐用的特点。 d、 颚板分活动和固定两种，为提高破碎效果，表面采用优化齿型，材质采用ZGMn13具有硬度高、耐磨，使用效果良好的特点。 3、 调整装置：该装置是用来调整排料口的大小尺寸，控制鄂式破碎机出料粒度。我厂破碎机调整机构有两种形式：提长楔块式和顶杆垫片式，调整方便灵活，能实现无级调整。

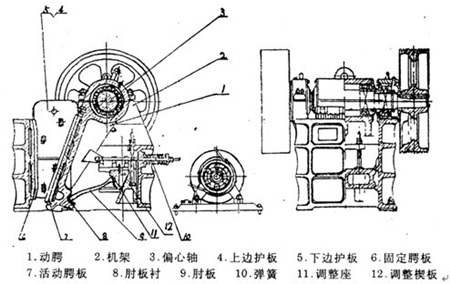

①楔式调整式破碎机结构图
②垫片调整式破碎机结构图
4、保险装置：肘式除传递力外主要起着保险作用。即当非破碎物进入破碎腔时，肘板可先行折断或折弯，从而保护机器其他零部件。
四、轴承、三角带规格、型号
|
产品型号
|
轴承型号
|
三角带型号
|
|
PE-150×250
|
3612 3616
|
B3500-4000
|
|
PE-250×400
|
3620 3526
|
C4000-4500
|
|
PE-400×600
|
3634 3538
|
C4000-4500
|
|
PE-600×900
|
|
D6300-7000
|
|
PEX-150×750
|
3624 3628
|
C4000-4500
|
|
PEX-250×750
|
3538
|
C4000-4500
|
五、主要技术参数
| 型号规格 |
进料口尺寸（ ㎜ ) |
较大给料粒（ ㎜ ) |
排料口调整范（ ㎜ ) |
处理能力（m/h） |
电机（Kw） |
重量（t） |
| PE-250×400 |
250×400 |
210 |
20-60 |
3-13 |
15 |
2.8 |
| PE-400×600 |
400×600 |
340 |
40-100 |
10-35 |
30 |
6.5 |
| PE-500×750 |
500×750 |
425 |
50-100 |
25-60 |
55 |
10.6 |
| PE-600×900 |
600×900 |
500 |
65-180 |
30-85 |
55-75 |
15.5 |
| PE-750×1060 |
750×1060 |
630 |
80-180 |
72-150 |
90-110 |
28 |
| PE-800×1060 |
800×1060 |
680 |
100-200 |
85-143 |
90-110 |
30 |
| PE-870×1060 |
|
|
|
