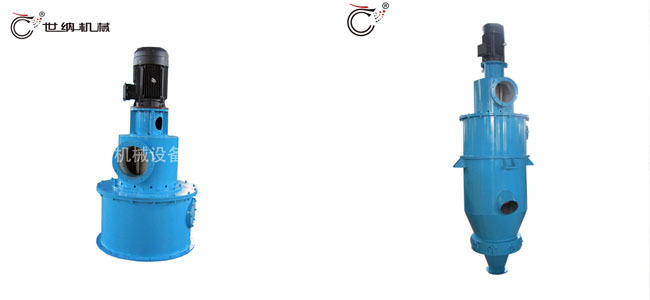

ITC系列气流分级机
分级机系统由气流分级机、旋风分离器、收尘器、引风机、电控柜等组成。物料随气流由分级机下部进料口高
速运动至分级腔内,在高速旋转的分级轮产生的离心力和气流产生的向心力作用下,使粗细颗粒分离,符合粒径要
求的细颗粒通过分级轮叶片间隙进入旋风分离器和收尘器收集,粗颗粒夹带部分细颗粒被分级轮甩出落到分级机下
部,自然气通过导流腔整流成均一旋流,将混杂或粘附于粗颗粒中的细颗粒进一步分离干净,分离后的粗颗粒从分
级机底部粗料口通过旋转阀排出。分级轮的转速通过变频器来控制。
-分级精度高、设计配置更合理。
-大产量,低能耗。
-多级串联方式使用,同时生产多个粒径的产品。
-分级轮可根据客户需要采用碳钢、不锈钢、陶瓷、聚氨酯等材料制作
-系统负压运行,粉尘排放量符合环保标准。
实际应用
化工、矿物(如碳酸钙、高岭土、石英、滑石、重晶石、石墨等非金属矿)、陶瓷、耐火材料、医药、农药、
食品、新材料等行业。
型号
参数
|
ITC300
|
ITC360
|
ITC450
|
ITC550
|
ITC600
|
ITC900
|
ITC1000
|
ITC1250
|
分级粒径D97:μm
|
5
|
6
|
8
|
8
|
8
|
10
|
15
|
18
|
处理量T/h
|
0.2~1
|
0.8~2.5
|
1.5~5
|
2.5~6
|
4~10
|
8~15
|
12~20
|
20~35
|
功率 kw
|
7.5
|
11
|
18.5
|
22
|
30
|
37
|
45
|
75
|
空气流量m³/h
|
2500
|
4000
|
5500
|
7500
|
9000
|
20000
|
26000
|
42000
|
注:设备的处理量与物料的性质及产品粒度要求有关。
