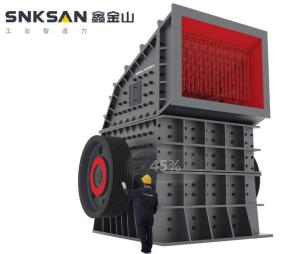

新型单段锤式破碎机

产品介绍

鑫金山机械节能破碎机-新型单段锤式破碎机，原名重锤反击式破碎机，集鄂破、反击破和锤破的优势于一体，已获得27项国家专利，锤式破碎机型号JSPCD3032单台时产5000吨，并且荣获“2015/2016年度首台（套）技术装备及关键核心零部件”殊荣。金山机械的首台（套）产品已获得山东省经信委指定保险公司中国平安保险的保单，金山客户将获得双重保障。



新型单段锤式破碎机主要通过锤头在上腔中对矿石进行强烈的打击以及矿石对反击衬板的撞击、矿石之间的碰撞而使矿石破碎。

主电动机通过联组皮带带动装有大带轮的转子，矿石用重型给料设备喂入破碎机的进料口，大于棚条间隙的矿石被高速旋转的锤头以较高的线速度打击矿石，同时击碎或抛起矿石，被抛起的矿石撞击到反击衬板上或自相碰撞而再次破碎，小于棚条间隙的矿石被锤头带入破碎板和篦子工作区继续受到打击和粉碎，直到小于篦缝尺寸时从机腔下部排出。



性能优势

从转子构造上对比：

降低锤头数量：新型单段锤式破碎机将锤头数量降低到了老式单段锤的三分之一，降低了石料的过破碎率，增加了石料的落料面积，提高了石料的通过量，降低了石粉量，改善了工人的劳动强度，节省了设备损耗费用。

双皮带轮结构：新型单段锤式破碎机两端均设有皮带轮，配置单台电机，电机安装左右均可，设备转子运转稳定，同时因为惯性作用，降低了电机的实际使用效率，而老式单段锤破仅单边设有皮带轮，运行阻力较大，电机实际使用效率达到85%，同时对轴承损耗较大，容易引起单边轴承发热、漏油等现象，转子的运转稳定性无法保证。

锤盘护套：新型单段锤式破碎机转子盘周边安装耐磨护套，护套易拆装，使用方便，石料不会直接与转子盘磨损，大大的提高了转子的使用寿命。

技术参数



型号	适用石材	产量（t/h）	进料粒度（mm）	转速（r/m）	功率（kW）	规格（L×W×H-mm）
Model	Stone Type	Capacity	Feeding Size	Speed	Motor Power	Specification
JSPCD1212	≤150MPa 各类岩石	150-200	≤600	600	110	2400×1780×2205
JSPCD1416		180-240	≤700	550	200	2890×2170×2500
JSPCD1616		220-280	≤700	450	250	3145×2685×2975
JSPCD1620		260-320	≤700	450	315	3670×2765×3105
JSPCD1624		300-360	≤700	450	355	2820×3410×3105
JSPCD1820		420-540	≤700	410	400	4080×3255×3770
JSPCD1824		460-600	≤700	410	500	4480×3225×3770
JSPCD1826		500-640	≤800	410	560	4680×3225×3770
JSPCD2224		700-900	≤1000	350	800	4770×4125×5580
JSPCD2226		850-1200	≤1000	350	1000	4970×4125×5580
JSPCD2426		1200-1800	≤1000	320	1250	5310×4775×6200
JSPCD2626		1600-2800	≤1000	320	1400	5310×4775×6200
JSPCD2630		2300-3500	≤1000	320	1600	5600×4775×6200
JSPCD3032		3600-5000	≤1100	245	1250×2	6000×5000×6300
破碎机产能跟岩石性质密切相关，选型时请跟我司技术支持工程师联系沟通。
