多功能固定式破碎机

多功能固定式破碎机

多功能固定式破碎机的主要组成部分：机架1，液压泵站2，操作室3，回转机构4，大臂5及大臂油缸6，二臂7及二臂油缸8，液压破碎锤9及转锤油缸10，以及液压系统，动力系统，操作系统等组成。

②液压泵站2，是液压破碎机的能源供给设备，主要由主泵（定量泵或变量泵）主泵电机，液压油箱，主换向阀组，液压油冷却器，滤油器及各种液压附件所组成。

③操作室：操作室是由薄钢板及型材焊接而成，在操作室内装有液压先导操作阀，检测及控制仪表，脚踩液控打锤开关，空调机和取暖器。

④回转机构，回转机构主要由摆动液压缸组成，摆动油缸机座坐在滑动轴承的基座上，其摆动部件同回转立轴相联，带动工作机构左右摆动，其摆角为（0°~180°）。

⑤大臂，大臂由16Mn钢板焊接而成，铰接点为铸钢件或锻件。

⑥大臂油缸，安装在大臂内，可带动大臂围绕下部转轴转动。

⑦二臂，也用16Mn焊接而成，铰接点为铸钢件，二臂铰接在大臂上。

⑧二臂油缸，尾部铰接在大臂上，顶部同二臂尾部铰接。可带动二臂绕大臂上铰接点回转。

⑨液压破碎锤，是将液压能转换为机械冲击能的破碎机具，铰接在二臂头部。

⑩转锤油缸，尾部铰接在二臂上，活塞杆头部通过连杆同液压锤铰接。并可带动液压锤绕二臂头部铰接点回转。由于运动需要，在二臂与连杆之间装有曲柄。

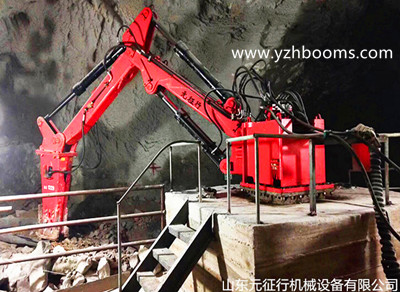

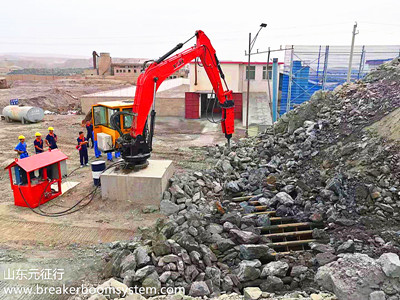

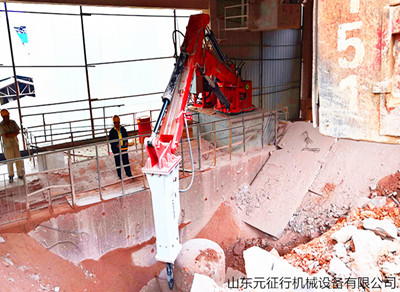

元征行品牌的多功能固定式破碎机，主要应用于露天采石场格筛口，地下矿山溜井机入料口，砂石骨料场移动式破碎站以及破碎机的进料仓口，冶金炉，铸造厂和码头装卸场等。固定式液压碎石机可以二次免爆破碎和清除大块坚硬岩石、矿石以及钢包炉渣等，元征行品牌的固定式液压破碎锤具备效率高，破碎力强，操作维修简单，费用少等特点。固定式液压破碎站是由液压泵站、回转支撑系统、大臂小臂，液压破碎锤以及控制器组成。
