动颚悬挂在心轴上，可作左右摆动。偏心轴旋转时，连杆做上下往复运动，带动两块推力板也做往复运动，从而

推动动颚做左右往复运动，实现破碎和卸料。此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。此外，这种破碎机工作时，动颚上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比一般为3-6.由于运动轨迹简单，故称简单摆动颚式破碎机。

简摆颚式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动颚垂直位移较小，加工时物料较少有过度破碎的现象，动颚颚板的磨损较小。

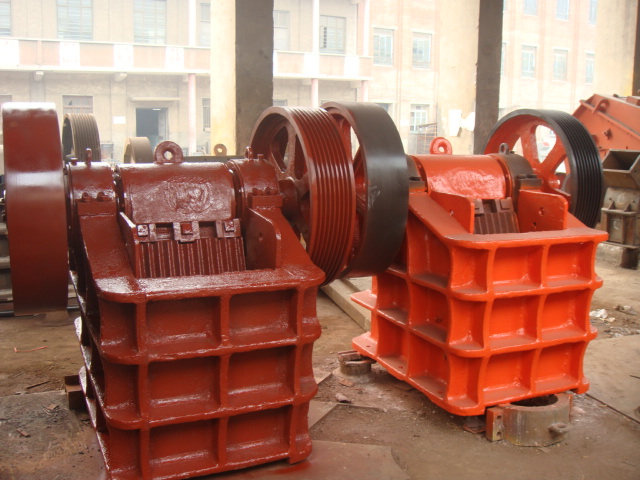

动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线（半径等于偏心距），逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。

复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。

颚式破碎机（颚破）分简单摆动颚式破碎机和复杂摆动颚式破碎机两种类型，它们的工作原理很相似，动颚的运动轨迹有较大的差别。简单摆动颚式破碎机，因动颚是悬挂在支承轴上，所以当动颚作往复运动时，动颚上各点的运动轨迹都是圆弧形，而且水平行程上小下大，而以动颚的底部（排矿口处）为较大。由于落入破碎腔的矿石，上部均为大矿块，往往达不到矿石破碎所必需的压缩量，故上部的大块矿石，需反复压碎多次，才能破碎。破碎负荷大都集中在破碎腔的下部，整个颚板没有均匀工作，从而降低了破碎机的生产能力。同时这种破碎机的垂直行程小，磨剥作用小，排矿速度慢。但颚板的磨损较轻，产品过粉碎少。复杂摆动颚式破碎机，由于其动颚又是曲柄连杆机构的连杆，在偏心轴的带动下，动颚上点的运动轨迹近似椭圆形，椭圆度是上小下大，其上部则近似圆形。这种破碎机的水平行程正好与简摆颚式破碎机相反，其上部大下部小，上部的水平行程约为下部的1.5倍，这样就可以满足破碎腔上部大块矿石破碎所需的压缩量。同时整个动颚的垂直行程都比水平行程大，尤其是排矿口处，其垂直行程约为水平行程的3倍，有利于促进排矿和提高生产能力。实践表明，在相网条件下，复摆颚式破碎机的生产能力比简摆颚式破碎机高30%左右。但颚板的磨损快，产品过粉碎严重。

1、破碎腔深而且无死区，提高了进料能力与产量。

2、其破碎比大，产品粒度均匀。

3、垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性。

4、润滑系统安全可靠，部件更换方便，设备维护保养简单。

5、结构简单，工作可靠，运营费用低。

6、设备节能：单机节能15%～30%，系统节能一倍以上。

7、排料口调整范围大，可满足不同用户的要求。

8、噪音低，粉尘少。

在将巨大石块破碎成小石块的过程中，首先道破碎机通常为“主”破碎机。历史较长，也较坚固的破碎机是颚式破碎机。为颚式破碎机喂料时，物料从顶部入口倒入含有颚齿的破碎室，颚齿以巨大力量将物料顶向室壁，将之破碎成更小的石块。支持颚齿运动的是一根偏心住，此偏心轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承，轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷，磨蚀性污水和高温。尽管此工作环境极为苛刻，颚式破碎机仍需非常可靠的工作，这是保证生产效率的关键一环。

机架是上下开口的四壁刚性框架，用作支撑偏心轴并承受破碎物料的反作用力，要求有足够的强度和刚度，一般用铸钢整体铸造，小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成，再用螺栓牢固链接成整体，铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成，但刚度较差。

定颚和动颚都由颚床和颚板组成，颚板是工作部分，用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁，动颚颚床悬挂在周上，要有足够的强度和刚度，以承受破碎反力，因而大多是铸钢或铸铁件。

偏心轴是破碎机的主轴，受有巨大的弯扭力，采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮，另一端装飞轮。

调节装置有楔块式，垫板式和液压式等，一般采用楔块式，由前后两块楔块组成，前楔块可前后移动，顶住后推板；后楔块为调节楔，可上下移动，两楔块的斜面倒向贴合，由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

颚式破碎机的飞轮用以存储动颚空行程时的能量，再用于工业形成，使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造，小型机的飞轮常制成整体式。飞轮制造，安装时要注意静平衡。

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小，使心轴与轴瓦之间润滑困难，常在轴瓦底部开若干轴向油沟，中间开一环向油槽使之连通，再用油泵强制注入干黄油进行润滑。
