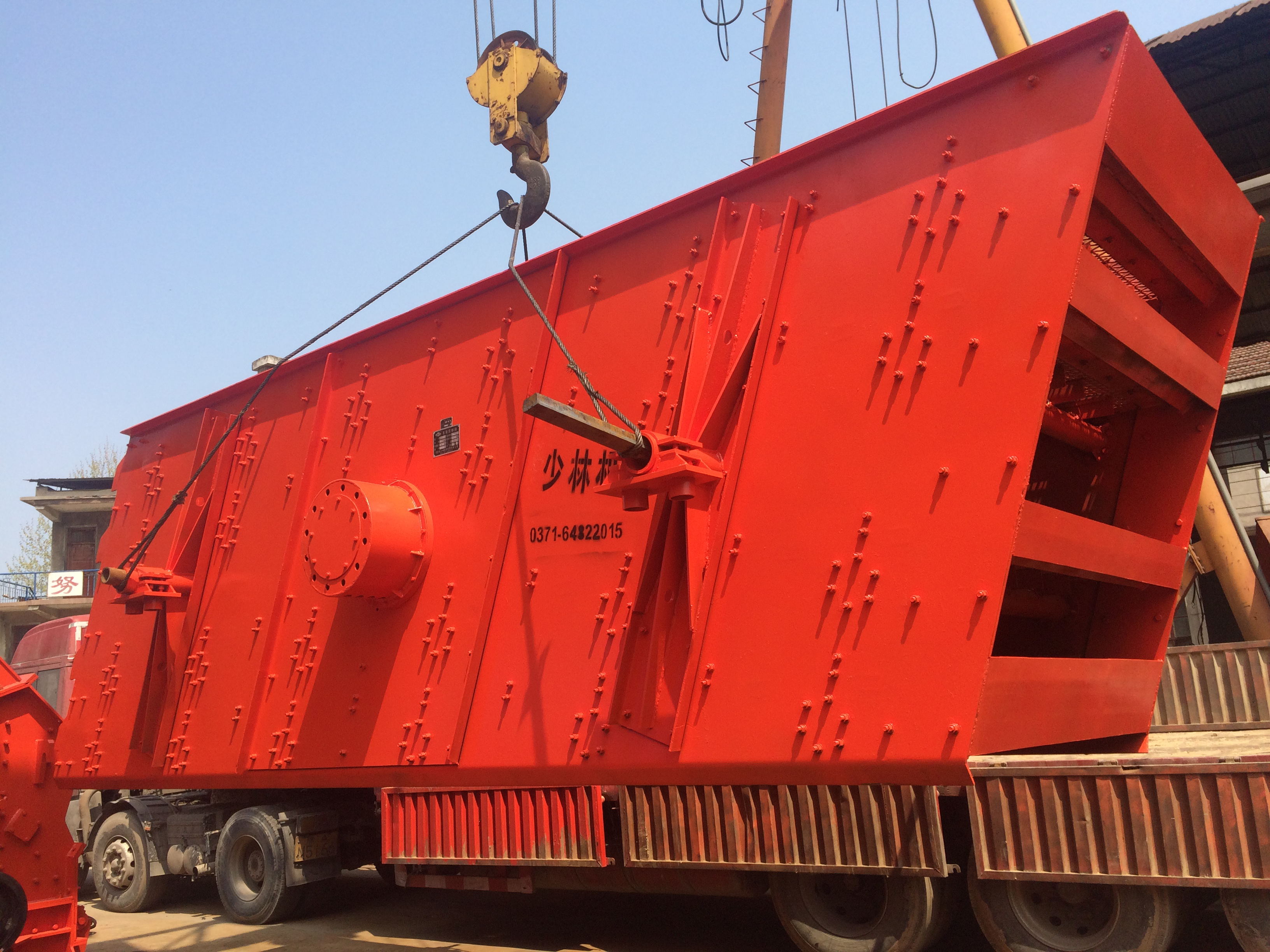

圆振动筛圆振动筛做圆形运动，是一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
性能特点
YKX稀油圆振动筛的特点优势:
1、处理能力大，筛分效率高。
YKX稀油圆振动筛2、振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。(轴承温升小于35°)。
3、振动器整体拆装，维护、更换方便，大大缩短了检修周期。(更换振动器只需1~2小时)。
4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。
5、筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点。
6、电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。
圆振动筛特点:
1、圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便。
YKX稀油圆振动筛
2、圆振动筛采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔。
3、圆振动筛采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。
折叠编辑本段适用行业
化工行业:树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业:糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业:铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等。
公害处理:废油、废水、染整废水、助剂、活性碳特点
折叠编辑本段使用维护
振动筛应在筛面没有物料的情况下启动，尽量避免带料开机，筛机运转平稳后才能给料。停机前应先停止给料，待面物料排除后再停机。工作过程中应经常观察筛机运行情况，如发现运动不正常或异常声响，应及时停机检查，找出原因，排除故障。
折叠编辑本段故障解决
原因分析
1、筛面受力不均
入料不均:进入圆振筛的下料漏斗，是一个人字型的漏斗，而入料皮带时常跑偏和漏斗积泥等振动筛工程图原因，导致分料不均，从而致使一边筛网严重过载，而另一边筛网近乎空载运行，所以常造成筛网磨损不均破损较快。
2、筛面受力过大和布料不均:漏斗和圆振筛入料端距离太高，矿石从漏斗进入圆振筛时，对入料处冲击力过大，导致入料处大梁断裂、箱体开裂等问题;矿石进入圆振筛入料端后，分布不均匀，矿石总是往一侧跑，只有一半的筛网起到筛分作用，导致一边积矿严重，筛分效率低。
物料滞留时间过长
矿石在筛网上移动慢，矿石移动速度过慢，导致筛面上积矿过多，使圆振筛总是在超负荷的状态下运行，从而导致筛网破损快，挠性联轴器撕裂、弹簧损坏、大梁断裂、箱体开裂等一系列故障
针对以上问题，从以下 3 个方面进行了整改。
1、 增加分料器
针对漏斗分料不均，对漏斗进行改造，在皮带下料处增加一个分料器，分料器可以根据皮带跑偏的情况左右移动，把矿石均匀分入两边漏斗，进入圆振筛，使两边入料相对均衡，很好地解决入料不均的问题。同时也改变筛网的材料，例如采用超耐磨鑫海耐磨筛网，耐磨防腐，使用寿命长。
2、 降低高差，调整入料漏斗位置
针对冲击力过大的问题，通过降低漏斗出料端和圆振筛入料端的高差，使矿石很平稳的流入圆振筛，很大程度上降低了矿石对圆振筛冲击力，使圆振筛受力较为均衡，有效解决了箱体开裂、纵梁断裂等问题。同时为了解决矿石在入料端口分布不均的情况，在入料口加宽入料漏斗位置，从而使物料均匀地分布于整个筛面，使筛分效率大大提高。
3、 增大筛面坡度，提高矿石移动速度
矿石在筛面上移动速度慢，导致筛面上积矿厚，压矿严重。影响移运速度的主要因素，有圆振筛的振幅和筛网的坡度。调整振幅是通过添加偏心块来完成，在生产中通过调整圆振筛的振幅实践表明，效果并不明显。所以在实际中一般调整圆振筛的角度，在进料量不变的情况下，加大圆振筛的坡度，提高了矿石的运行速度，减少了矿石在筛网上的停留时间。
折叠编辑本段分类
圆振动筛分为三种:YK型圆振动筛、YKR型圆振动筛和YA型圆振动筛
折叠编辑本
技术参数
| 型号规格 |
筛网 |
筛面倾角
(°)
|
筛网面积(m) |
振动频率(r/min) |
双振幅
(mm) |
处理能力(m/h) |
电机功率(kW) |
外形尺寸(L×W×H)
(mm) |
重量
(kg) |
| 2YK1224 |
2 |
15 |
2.88 |
970 |
6-8 |
20-120 |
5.5 |
2673×2382×2027 |
1750 |
| YK1235 |
1 |
15 |
4.2 |
970 |
6-8 |
20-150 |
5.5 |
3710×2464×1450 |
1729 |
| 2YK1235 |
2 |
15 |
4.2 |
970 |
6-8 |
20-150 |
7.5 |
3705×2393×2339 |
2476 |
| 3YK1235 |
3 |
15 |
4.2 |
970 |
6-8 |
20-150 |
7.5 |
3621×2521×2581 |
3158 |
| 4YK1235 |
4 |
15 |
4.2 |
970 |
6-8 |
20-150 |
11 |
3510×2521×2830 |
4160 |
| YK1545 |
1 |
17.5 |
6.75 |
970 |
6-8 |
20-150 |
11 |
4904×3044×2179 |
3319 |
| 2YK1545 |
2 |
17.5 |
6.75 |
970 |
6-8 |
20-150 |
15 |
5042×3090×3165 |
5308 |
| 3YK1545 |
3 |
17.5 |
6.75 |
970 |
6-8 |
20-150 |
15 |
4972×3090×3395 |
5915 |
| 4YK1545 |
4 |
17.5 |
6.75 |
970 |
6-8 |
20-150 |
18.5 |
4915×3155×3804 |
7260 |
| YK1548 |
1 |
17.5 |
7.2 |
970 |
6-8 |
20-150 |
11 |
5190×3044×2186 |
3319 |
| 2YK1548 |
2 |
17.5 |
7.2 |
970 |
6-8 |
20-150 |
15 |
5265×3140×3208 |
5284 |
| 3YK1548 |
3 |
17.5 |
7.2 |
970 |
6-8 |
20-150 |
15 |
5200×3090×3440 |
6186 |
| 4YK1548 |
|
|
|
