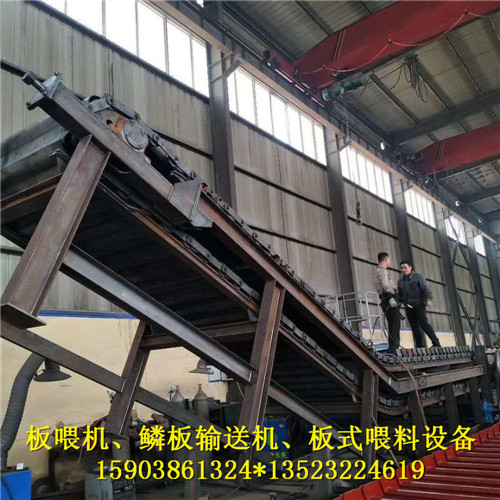

重型板式喂料机WBQ板喂矿山输送机

 重型板式喂料机WBQ板喂矿山输送机为了满足用户需要，考虑到工艺布置要求，鳞板输送机传动装置分右装和左装两种（顺物料运行方向看，传动装置在机器右侧的为右装，反之为左装），用户单位可根据工艺设计要求选用链板输送机装配形式，订货时均应在合同中予以注明。

构原理

鳞板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。

1、头部驱动装置

由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴，进而带动槽板运行。为了适应不同输送速度的需要，可借助更换传动链轮的齿数比，改变槽板的运行速度。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。

2、尾轮装置

该机链板的改向部分，它由尾轮轴、两只尾轮及轴承等组成。

3、拉紧装置

拉紧装置采用螺旋拉紧的方式，用来调节牵引链条的松紧程度。
