产品介绍
雷蒙磨粉机简称雷蒙磨(雷蒙机)、石头磨粉机、立式磨粉机、辊式磨粉机等,其整套结构是由主机、分析机(选粉机)、管道装置、鼓风机、成品旋风分离机等组成,主机主要由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机等组成。

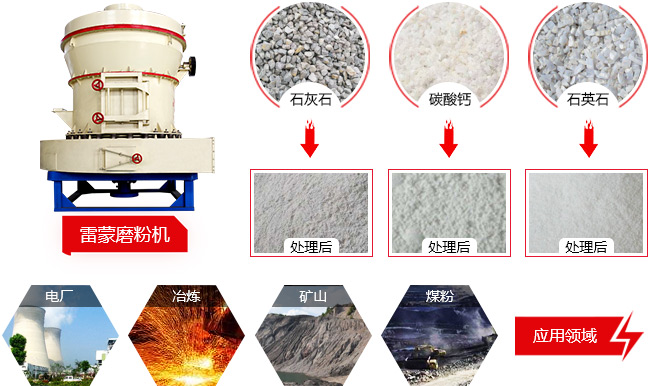

雷蒙磨粉机应用范围
产品图片

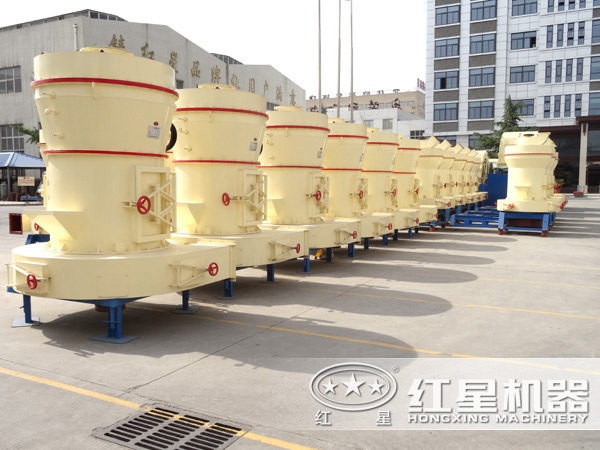

雷蒙磨粉机

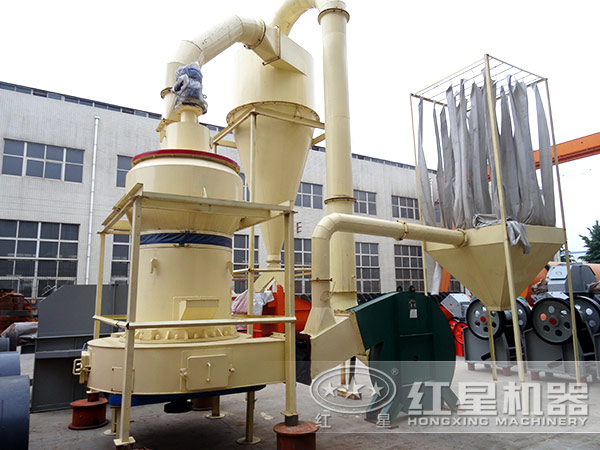

雷蒙磨粉机车间制造

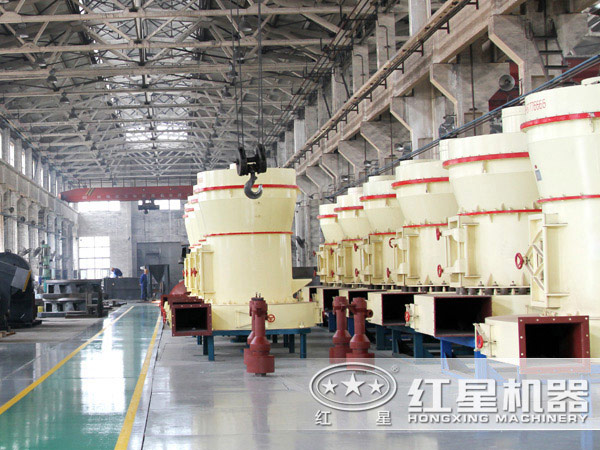

雷蒙磨粉机生产厂家
雷蒙磨粉机是我公司在多年研制磨粉设备的基础上,结合国外先进技术制造的一种高效磨粉设备。R型雷蒙磨粉机成品粒度80—325目范围内任意调节,部分物料可达600目。雷蒙磨粉机比球磨机效率高、电耗低、占地面积小,一次性投资小。磨辊在离心力的作用下紧紧地碾压在磨环上,因此当磨辊、磨环磨损到一定厚度时不影响成品的产量与细度。
雷蒙磨粉机价格:雷蒙磨粉机适用物料广,型号齐全。若您有选购磨粉机的需求,可与我们的在线客服联系或拨打我们的服务热线0371-666 99999,我们将有专业的技术人员为您服务,为您提供雷蒙磨粉机优惠报价!
突出优势
-
工作稳定
分析机传统部分改为腔外垂吊,无摆动,从而增强工作的稳定性。
-
成品细度高
配备高密度叶轮,转速不变时减少了气流阻力,同等动力下粉磨成品的细度更高。
-
结构先进、运行平稳
传动装置采用密闭齿轮箱和带轮,并对主轴和梅花架进行结构改造,使其运行更加平稳、可靠。
-
安全防爆
在机体上部设置有防爆措施,可以限度的避免雷蒙磨粉机爆机带来的意外伤害。
-
部件耐用、损耗少
对磨辊结构进行更新,使磨辊轮和磨辊轴可互补运转,提高磨辊的耐用性,减少耐磨件的损耗。
-
减少污染
将风箱和风道均由原水平底改为向倾斜30度,确保风箱、风道始终畅通无堵塞,减少污染。
工作原理
雷蒙磨工作时将大块状原材料破碎到所需的进料粒度后,由斗式提升机将物料输送到储料仓,然后由电磁振动给料机均匀地送到主机的磨室内,进入到磨室内的物料被铲刀铲起进入磨辊与磨环之间被研碎、鼓风机将空气从分流盘吹入研磨室,把粉碎粉末送到分析室、经过由调速电机通过传动装置带动旋转的分析叶轮的分选,大颗粒物料落回磨室、重新研磨、合格的细粉末随气流进入成品旋风集粉器,与空气分离后,从卸料口排出为成品。主机工作过程中,铲刀系统起到了非常重要的作用。其位于磨辊下端,铲刀与磨辊同转过程中把物料铲起抛喂入磨辊辊环之间,形成垫料层,该料层受磨辊旋转产生向外的挤压力将物料碾碎,由此达到制粉目的。
技术参数
型号
参数 |
4525 |
4119 |
进料粒度(mm) |
≤30 |
≤25 |
成品粒度(mm) |
|
|
不同物料细度班产(t) |
16-176 |
8-78 |
中心轴转速(r/min) |
82 |
105 |
磨环直径(mm) |
1770 |
1400 |
磨辊直径(mm) |
450 |
410 |
磨辊高度(mm) |
250 |
190 |
主机电机 |
Y315M-4-132 |
Y280S-4-75 |
风机电机 |
Y315M-4-132 |
Y280S-4-75 |
分析器电机 |
YCT250-4A-18.5 |
YCT200-4B-7.5 |
客户现场
先由皮带输送机将在料仓的物料送入雷蒙磨粉机进行加工,粉磨过程中合格的物料经筛分系统筛选后由管道进入收集器,收集后经出粉管排出即为成品,不合格的产品落入主机内重新碾磨。
