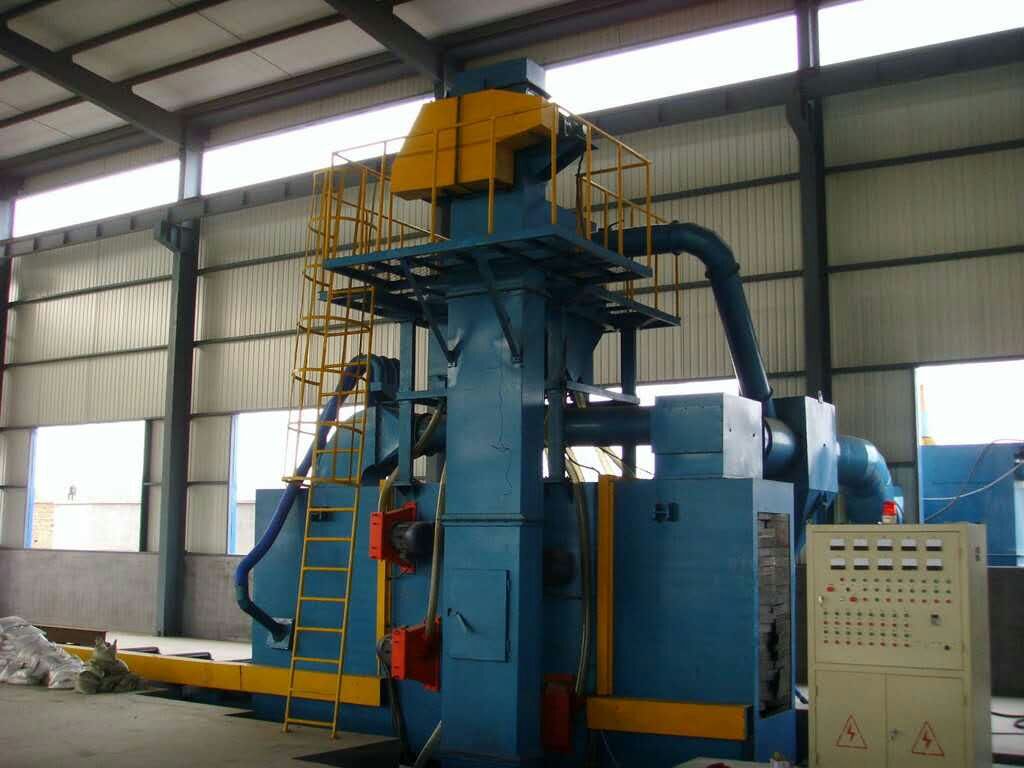

通过式抛丸清理机

 　Q69系列辊道式抛丸机是焊件与H型钢钢板及其它类型钢材的多功能抛丸清理设备，它能够对处于原始状态的钢材表面施以强烈抛丸，清除其锈斑和焊渣及氧化层。使之获得一定光洁度均匀一致的金属光泽表面，以便去除应力，提高钢结构及钢材表面涂饰质量与防腐蚀性能。本机适用于金属结构焊件、钢制品、铁路车辆、工程机械、桥梁制造业的应力及表面除锈。

　　 型号 长度 钢板厚度 型钢高度 清理速度 抛丸机量
　　Q698 ≥1000mm ≤800mm ≤300mm 0.5-4m/min 4×200kg/min
　　Q6912 ≥1200mm ≤1200mm ≤400mm 0.5-4m/min 4×250kg/min
　　Q6915 ≥1500mm ≤1500mm ≤500mm 0.5-4m/min 4×250kg/min
　　Q6920 ≥2000mm ≤2000mm ≤600mm 0.5-4m/min 6×250kg/min
　　Q6930 ≥3000mm ≤3000mm ≤800mm 0.5-4m/min 6×360kg/min

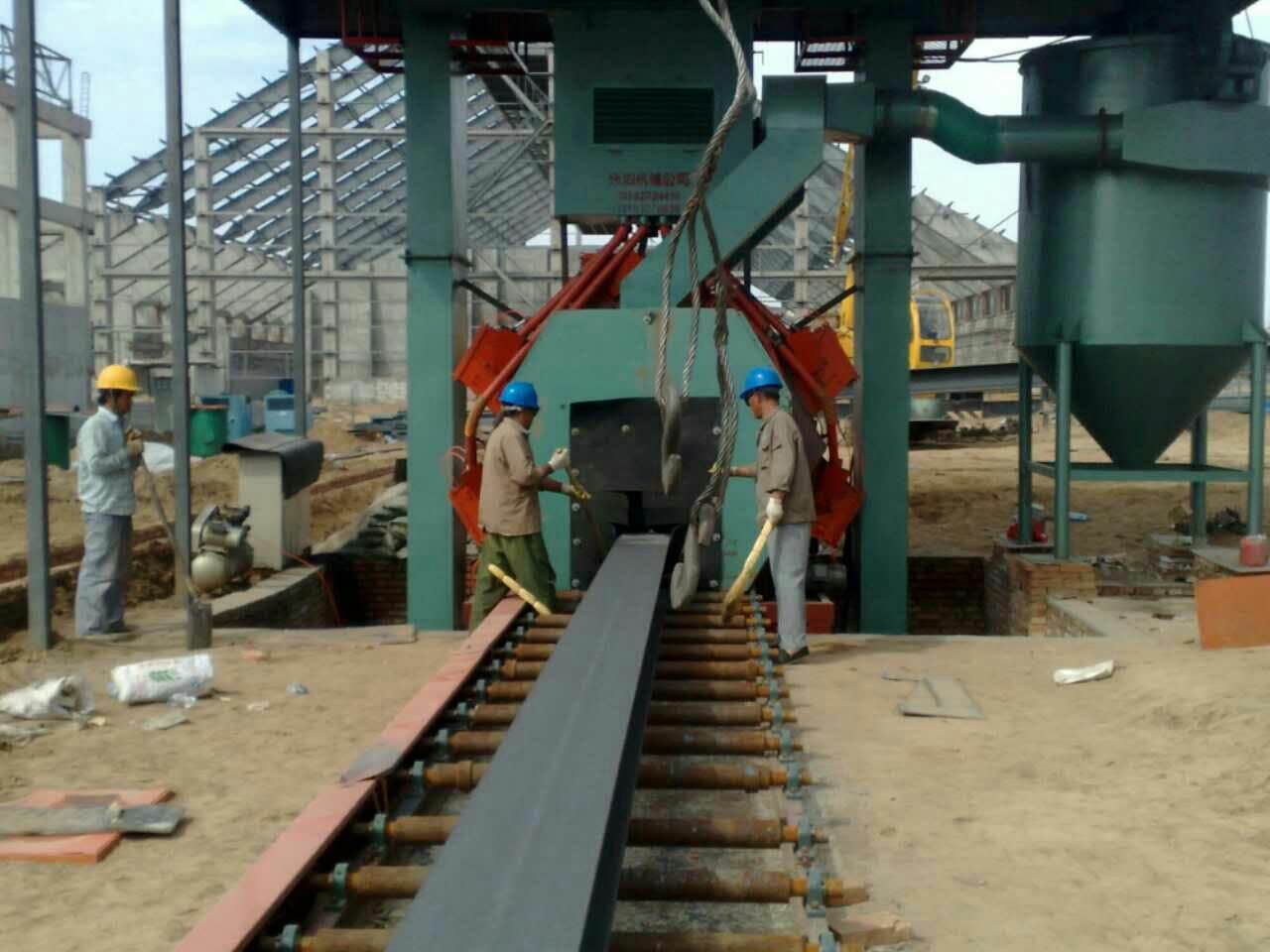

该系列属于辊道式抛丸清理机，主要用于建筑、桥梁等行业，用于大型工字型钢、H型钢等尺寸较高的钢结构件消除应力及表面除锈清理。

主要特点：

1、抛丸器的布置经过计算机三维动态模拟，所布置的角度、位置均由计算机设计确定，以保证实现对工件进行完整有效的清理，将盲区和死角降到较低。

2.清理室体由钢板及型钢骨架焊接而成，室体内衬10mm厚耐磨特铁护板进行防护，并用防护螺帽压紧，便于拆装更换。护板之间采用搭接式进行防护。

3、进料和出料辊道的辊轴均采用优质碳素钢无缝钢管与调质轴头焊接而成，外形及安装尺寸焊后整体加工，从而保证了同轴度。

4、弹丸循环系统采用先进的溢流与补偿系统，保证设备运转的每时每刻都有合适的弹丸量，不会出现因弹丸的过渡损耗而影响清理效果。

 5、本设备采用二级除尘，粉尘首先经陈降箱进行首先次粗除尘，将较大颗粒予以沉降，再经滤筒式除尘器进行精过滤。 灰尘捕捉效果好，对微米级粉尘的除尘效率可达99.5%

6、本机采用西门子可编程控制器（PLC）控制，变频器亦选用西门子产品，其它电器元件均采用正泰产品。整套系统设有自动/手动切换开关，并设有电气互锁、自锁、故障报警等安全防护功能，以保证设备的安全运行
