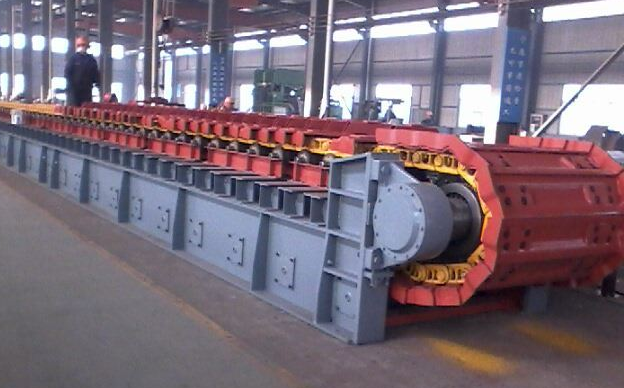

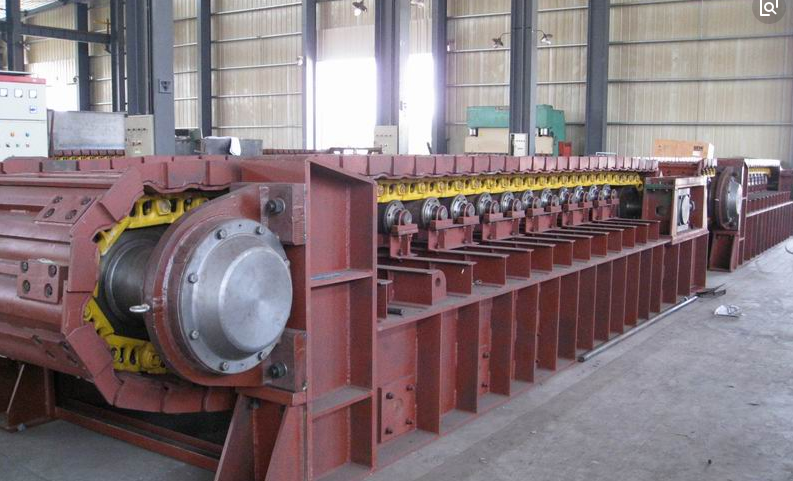

重型板式给料机
使用范围:
重型板式给料机广泛地应用在采矿、冶金、建材和煤炭等工业部门。该机主要用于具有一定仓压的料仓和漏斗下面,将各种大容重物料短距离均匀连续的输送给各级破碎、筛分和运输设备,特别是用在初碎以下更合适。它不仅适合处理粗粒物料,对细粒物料也同样适应。可在恶劣的环境中,完成繁重的工作,对物料的粒度成分的变化、温度、粘度、冰霜、雨雪的影响和冰洁的物料都有较大的适应性。给料量均匀有效可靠,该机可水平安装,也可倾斜安装,向上运输较大倾角为23°。
结构:
链板式给料机有料仓接口、导料槽、手动闸门装置、驱动链轮组、托轮组、底架等部分组成,各部件间用螺栓连接、搬运组装,可以分体和整体,地面或井下均适用。
仓口下部安装导料槽,驱动链轮组由链条、链板、链轮、轴承座、电动机及其减速机安装于底架上,外侧有驱动手轮。导料槽下内两侧装有密封护板,手动闸门装置可实现料口的开闭或下料大小的调整。
驱动链轮的回程链轮端边,设有张紧调节链条、链板平行运转。
工作原理:
当物料从料仓口落入导料槽到链板上的同时,驱动链轮经电机起动靠链轮带动链条、链板,导出物料,完成物料的给料过程,给料量的大小和效率可由闸门开度大小和变速机的调速堵。
技术参数:
规格型号
|
槽板宽度
(mm)
|
头尾轮轴中心距
(mm)
|
给料粒度
(t/h)
|
处理能力(t/h)
|
电机功率
(Kw)
|
BW1040
|
1000
|
4000
|
≦500
|
70-180
|
11
|
BW1060
|
1000
|
6000
|
≦500
|
70-180
|
15
|
BW1240
|
1200
|
4000
|
≦600
|
80-400
|
15
|
BW1260
|
1200
|
6000
|
≦600
|
100-450
|
18.5
|
BW1280
|
1200
|
8000
|
≦600
|
120-450
|
22
|
BW1460
|
1400
|
6000
|
≦800
|
140-450
|
22
|
BW1540
|
1500
|
4000
|
≦1000
|
150-500
|
18.5
|
BW1560
|
1500
|
6000
|
≦1000
|
200-800
|
22
|
BW1880
|
1800
|
8000
|
≦1300
|
500-1300
|
30
|
BW2080
|
2000
|
8000
|
≦1500
|
600-1500
|
30
|
