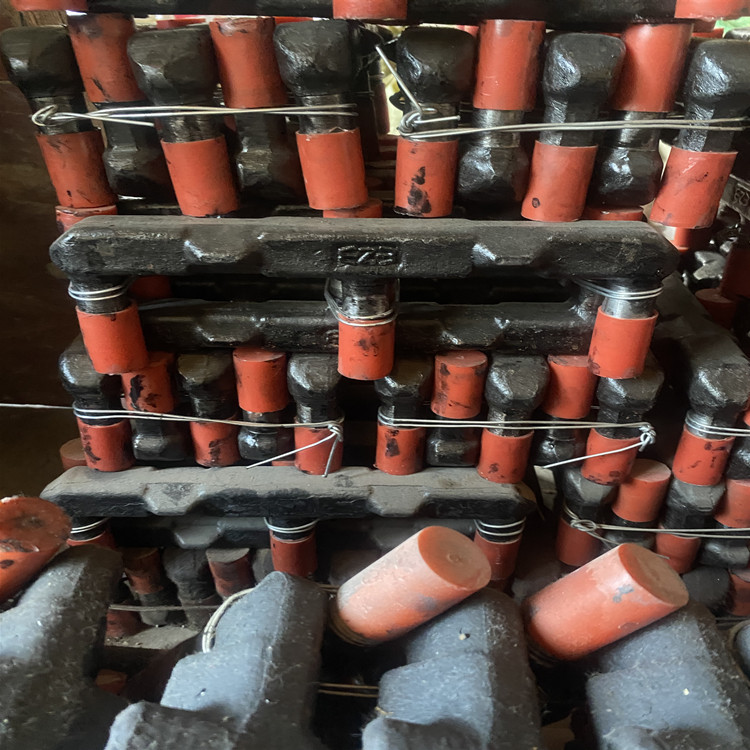

刮板17GL7-1/山西煤机厂锻造调质

 张家口：17GL7-2U型螺栓，59GL3-1E型螺栓。43Z2202链轮体，43Z2202链轮组件。2S005-010101链轮轴组。15GL01-2E型螺栓 ， 20GL01-1刮板。68/02LL链轮组件。 机头拔链器24Z0402，机尾拔链器56Z1003，150S020103拔链器 ，舌板组件150S0201104/2

链轮组件:78LL13。59LL03。80LL26。80LL16。80LL22。72LL08。80LL02。

链轮轴组，也叫链轮组件，适用于煤矿井下用刮板输送机、顺槽用刮板转载机。

按使用位置可以分为：机头链轮轴组、机尾链轮轴组。

按配套主机厂可以分为：张家口煤机链轮轴组、山东矿机链轮轴组、西北奔牛链轮轴组、山西煤机厂链轮轴组、郑煤机链轮轴组、淮南长壁链轮轴组、林州重机链轮轴组、三一重工链轮轴组等。

按适用机型可以分为：630、730、764、800、830、900、1000、1200、1250、1400等型号。

链轮组件装在机头传动部的机头架、机尾架上，主要由端盖、轴承座、链轮体、轴、浮封环组件、滚动轴承和滚筒等组成 。链轮为合金钢锻造的七齿链轮，由加工中心加工成形，齿面淬火处理。链轮组件运行 6 个月后，调转 180°后安装，以便使链轮齿的两侧面均匀磨损。

综采刮板机链轮轴组（链轮组件）的确定方法：

一般情况下，生产出刮板机链轮轴组以下条件，至少要满足一条：

1.确定图号。西北奔牛、张家口煤机、山东矿机、郑煤机、山西煤机厂等主机厂家生产的轴组类，都有自己命名的图纸图号，根据图纸图号生产的轴组类产品，是有效的生产方式。

2.实测。在无法确定链轮轴组图号的情况下，可以提供实物或公司派技术人员实地测量尺寸，然后根据测量数据绘制图纸，加工以绘制图纸为。链轮轴组配件较多，组成相对比较复杂，仅通过提供630、730、764、800等刮板机的型号无法确定对应轴组，主机厂家生产的轴组类东西由于技术方面的更新，同一型号刮板机采用的轴组图纸和能也不相同，所以选购轴组确定图号或实地测量是必不可少的条件。
