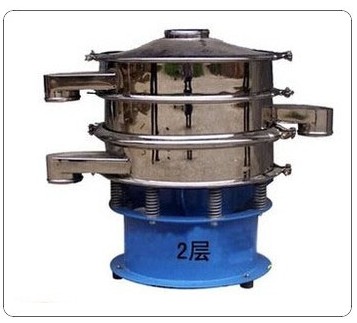

    旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于

粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源，电机上、下两端安装有偏心重锤，将

电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相

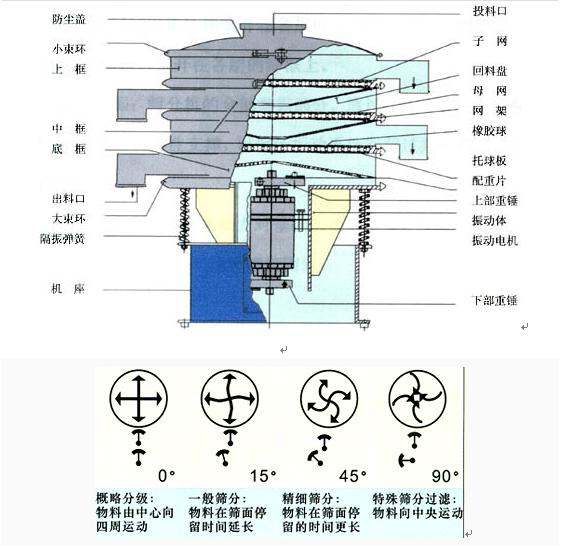

位角，可以改变物料在筛面上的运动轨迹。本机主要为筛盖、筛框、振动装（含电机）、隔振装置（一组

支承弹簧）、底座等几部分组成，其中，筛盖与筛框为振动部分，其它部分为非振动部分，另外，底座兼

有支承功用。筛框为旋振筛的主要参振部分。筛框通常由板材卷焊而成，其上下端均有一承接圈，下内部

设有一法兰圈，用于固定筛网组件等结构。

产品特点

　　1.体积小、重量轻、移动方便、出料口方向可任意调整，粗、细料自动排出，可自动化或人工作业。

　　2.筛分精度高、效率高，任何粉、粒、粘液类均可使用。

　　3.筛网不阻塞、粉末不飞扬、筛分较细可达500目（28微米）过滤较细可达5微米。

　　4.独特网架设计（子母式）、筛网使用有效、换网方便、仅需3—5分钟、操作简单、清洗方便。

5.无机械动作、保养简易、可单层或多层使用、与物料接触部位为用不锈钢制作

自动化旋振筛/中西药颗粒旋振筛

适用行业

　　各类粉体行业，任何颗粒、粉末、粘度一定范围内均可筛选。

　　工行业：树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

　　磨料、陶瓷行业：氧化铝、石英砂、泥浆、喷雾土粒。

　　食品行业：糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。

　　造纸行业：涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。

　　冶金行业：氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。

　　制药行业：中药粉、中药液、西药粉、西药液体、中西药颗粒等。

　　环境保护：垃圾、人畜屎尿、废油、食品废水、废水加工等。

    三次元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为

水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系

列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的

相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

    旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合

惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面

作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔

落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，较终完成筛分工作。旋振

筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为

两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动

轨迹，从而达到不同的筛分作业目的。自动化旋振筛/中西药颗粒旋振筛

使用与维修

　　1、本机应装设电气保护装置。

　　2、本机运行初期，每天至少检查地脚螺栓一次，防止松动。

　　3、当电机旋转方向不符合要求时，调整电源相序即可。

　　4、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量

锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

　　5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换。

　　6、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧。
