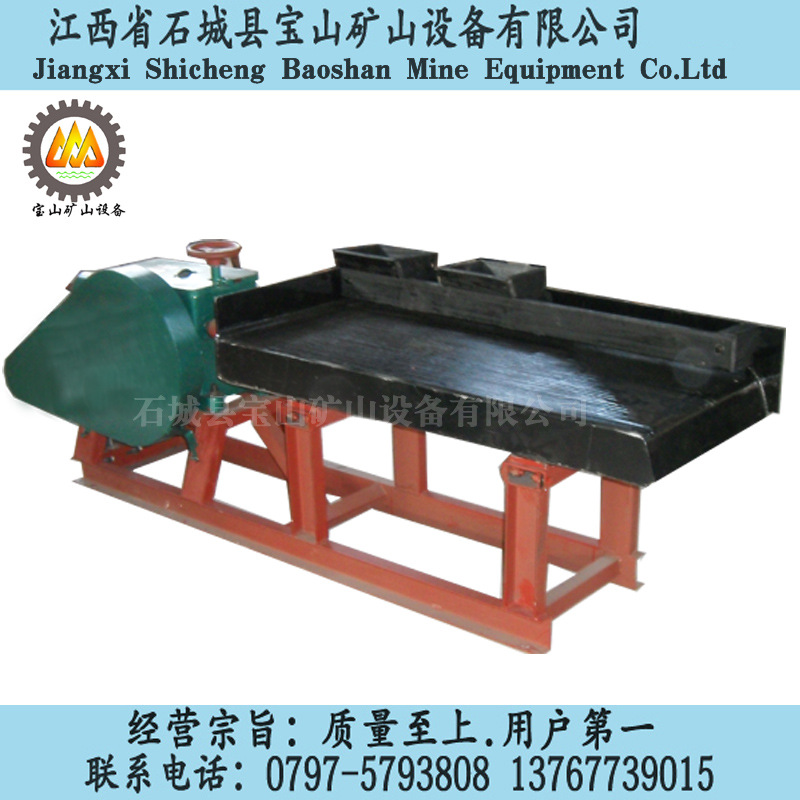

LY型摇床是供实验室开展矿石可选性研究、试验和小型选厂等进行重力选矿常用的设备之一。适用于细粒和微细粒稀有金属、黑色金属、有色金属、贵重金属等矿石和煤的选别。它不仅可以作为一个独立的选矿作业，亦可以与跳汰机、螺旋选矿机、离心选矿机等或其他选取矿方法配合使用。本产品由原地矿部唯一指定企业生产，执行行业标准。
本设备依据入选矿物比重差和在往复不对称运动并呈倾斜的床面横向水流中的分层性能进行选别。具有不同比重矿物在床面上分带明显，精矿质量高、操作和调节方便等特点。
摇床面结构有矿砂、矿泥之分，材质分别有玻璃钢或铝合金。
本机由床头箱，床面，机架，三个主要部分组成。
1、床头箱的构造为双曲连杆机构，当偏心轴转动时，带动连杆作上下运动。连杆向下运动，肘板张开。右方的肘板支持在与拉杆固定在一起的支座上，左方肘板则支持在可调动的支座上(此座只限上下移动)，通过特制螺栓和支座安装在一起。弹簧的一端套在支座上上，另端套在固定套管上的调整螺柱盘上。
从电动机通过的此带轮得到动力转动偏心，带动边杆向下推动肘板压缩弹簧，推动拉杆向前带动床面；当连杆向上时，利用弹簧张力，推动床面向后运动，这样运动连续起来，则旋转运动变为纵向直线往复运动。
冲程大小，扭转特殊螺柱而获得，整个机构都放在一个床头箱壳中。
2、摇床的工作部份，是一个铝合金制成的床面，其外形为不规则的四边形。
床面的表面上漆灰，并喷黑色漆3-4次。过去的来复条改用刨槽，槽的排列与床面摇动方向平行，靠近床面上的给矿端处的槽较短，越往下越长，它们的终点排列在离床面排矿端处距离为50毫米的对角线上。
顺着床面上边缘，靠床头箱一侧的角上，有给料箱，与给料箱平列有水槽，均用有机玻璃制成，用以加给冲洗水。冲洗水通过槽底固定着可转动的菱形胶闸块流到床面上，改变菱形胶闸块的角度的位置，可调节水量和水流的方向，此给料箱装在床面的右角上故叫右式。
3、床面安装在两根铸铁横梁上，串通横梁固定着滑动轴承上，而轴承固定在角钢机架上。
床面在横向有倾斜角度，它的倾斜角可由0度～10度，调节横向角度的滑动轴承，中间处手轮，手轮轴一端是螺杆，与具有弧形槽的螺母相配合，该螺母与固定在拉杆上的连相滑动配合，当手轮转动螺母向一方移动带着连杆拉杆以及床面一起转动而实现。
石城县宝山矿山设备有限公司位于美丽的白莲之乡——赣州石城。是一家专业从事矿山机械制造、矿物分析、选矿流程设计、设备选型、设备安装调试于一体的大型矿业服务公司。厂房占地面积13000平方米， 拥有各种大型机械加工设备、冶炼铸造设备。专业的机械制造工程师、选矿工程师，专业的设备安装队伍。为您提供优质服务垫定了坚实的基础。
公司的主要产品有选矿摇床、跳汰机、玻璃钢螺旋溜槽、浮选机、球磨机、皮带输送机、振动筛、破碎机、螺旋分级机、搅拌槽等各种矿山设备配件。可以为各类有色金属和非金属选矿厂提供成套设备，提供厂地设计施工、安装、调试等技术服务。 在金属矿物及非金属矿物的分选、分离、集中环节中起到了至关重要的做用。特别是在对品位较低或者尾矿的回收中起到了决定性做用，让大部分您认为没有开采价值或已废弃的尾矿得到了重新的利用，让企业的利润得到了较大化。
公司产品具有高效、环保、节能的高标准性能，产品覆盖全国各省市、自治区，出口至海外二十多个国家，并获得用户一致好评。面对越来越多的矿物加工行业的竞争，宝山始终坚持以技术创新为核心，努力提供先进的节能设备和较完整、周到、细致的选矿EPC。服务是辛亥革命成功较关键的因素，将秉承的服务理念，一切为客户着想。你所需要的是我们宝山能做的。公司信守合同，愿以更优质的产品、优良的服务和您合作，热忱欢迎新老客户垂询惠顾。 公司宗旨：质量诚信是生存之本，管理高效是发展之路。
