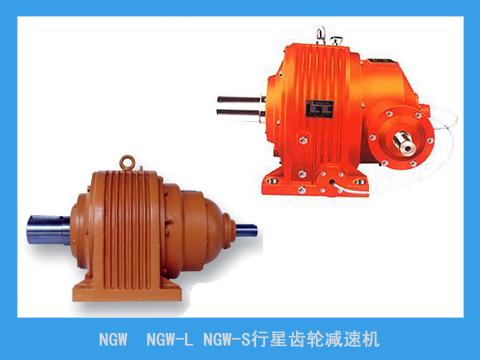

NGW行星齿轮减速机

 NGW行星齿轮减速机
NGW行星齿轮减速机特点和适用范围：
NGW行星齿轮减速机主要构建有太阳轮、行星轮、内齿圈、行星架。
为了使三个行星轮的载荷均匀分配，采用了齿式浮动机构，即太阳轮或行星架浮动，或者太阳轮、行星架两者同时浮动。减速机中的齿轮为直齿渐开线圆柱齿轮。具有一下特点：
1、体积小、重量轻、在相同情况下，比普通渐开线圆柱齿轮减速机重量轻1/2以上，体积小1/2～1/3。
2、传动效率高：单级行星齿轮减速机达97％～98％；两级行星齿轮减速机达94％～96％；三级行星齿轮减速机91％～94％。
3、传动功率范围大：可以从小于1KW至1300KW，甚至更大。
4、传动范围大：i＝2.8～2000
5、适应性强且耐用。主要零件均采用优质合金钢经渗碳淬火或氮化处理，行星齿轮减速机运转平稳、噪音小、使用受命10以上。
6、用途和适用条件
NGW型行星齿轮减速器有单级（NGW11—NGW121），两级（NGW42—NGW122）三级 （NGW73—NGW123）三个卧式系列。主要用于冶金、矿山、起重运输机械设备，也可用于其它类似工矿条件下作动力传动。
高速轴较高速不超过1500r/min
齿轮圆周速度不超过10m/s；
工作环境温度为－40℃—45℃；
可正反两向运转。
NGW行星齿轮减速机规格种类：
NGW单级行星齿轮减速机：NGW11、NGW21、NGW31、NGW41、NGW51、NGW61、NGW71、NGW81、NGW91、NGW101、NGW111、NGW121
NGW两级行星齿轮减速机：NGW42、NGW52、NGW62、NGW72、NGW82、NGW92、NGW102、NGW112、NGW122
NGW三级行星齿轮减速机：NGW73、NGW83、NGW93、NGW103、NGW113、NGW123
NGW行星齿轮减速机规格种类：
NGW行齿轮星减速器的规格的规定是根据传动比、功率和扭矩大小划分成12个机座号，及单级、双级和三级传动，共有27个机座号，58种速比，详细如下：
传动类别 型号规格 传动比 组成台数
机座号 种数 范围 种数
单级＝168
双级 NGW42—NGW122 9 14—160 22 9×22＝198
三级 NGW73—NGW123 6 180—200 22 6×22＝132
