zd振动料斗

简介

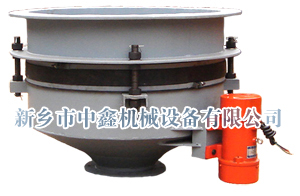

　　振动料斗是一种新型给料设备、安装在各种料仓下部，通过振动使物料活化，能够有效消除物料的起拱、堵塞和粘仓现象，解决料仓排料难的问题。

应用

　　振动料斗广泛用于化工、建材、冶金、机械制造、粮食及食品加工、饲料加工、环保、陶瓷等行业。

原理

　　利用振动的定向机构自动定向送料的料斗。振动料斗常用于机床上下料装置，在仪器仪表和电子元件等行业中较多应用。振动料斗工作比较平稳，适用于已经过部分精加工的各类小型工件。振动料斗具有一定的通用性，当用于尺寸，重量相近的不同工件时只需要更换定向机构（见机床上下料装置）。 　　 振动料斗由料斗、定向机构、支承弹簧、电磁铁和底座等组成（图1）。料斗多数为圆盘式(也有直槽式)，圆盘内侧有螺旋上升的斜料槽。定向机构设置在料槽近出口处，工件经过出口时沿斜料槽进行定向运动。支承弹簧通常为3或4根板弹簧，倾斜安装。电磁铁作为振动源，接交流电源或通以半波整流的脉动电流。衔铁装在料斗底部，气隙可以调节。通电后，电磁铁以一定频率吸放衔铁，于是带动料斗在倾斜安装的支承弹簧支撑下往复扭转和上下振动。有的振动料斗不用电磁铁激振，而用凸轮、曲柄连杆机构或偏心块等机构产生振动作用。

送料原理

　　动料斗是一种应用较为广泛的连续送料装置 ,如图 2 所示。由具有螺旋料槽的 料盘 ,支承弹簧 ,电磁振动器 ,底座及减振底脚等基本构件组成。当电磁铁线圈中通入交变电流后 ,料盘被带动 ,作小振幅高频率的上下往复振动 ,并通过倾斜安装的支承弹簧同时产生微振幅往返扭振。工件在惯性力、 重力和摩擦力的综合作用下 ,沿料盘内壁的螺旋槽向上移动 ,并在上移过程中通过定向机构自动定向 ,然后由料盘上部出口处进入输料槽 ,送往加工位置。通过改变电磁铁线圈的输入电压 ,可以调整料盘的振幅 ,进而调整料斗的送料率。^[1]
