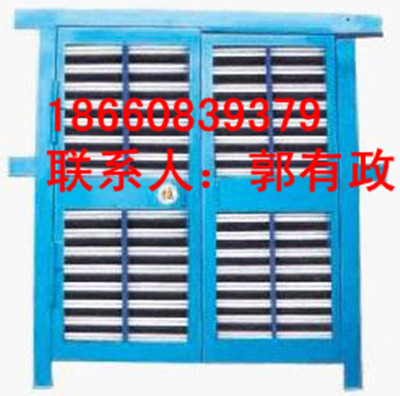

矿用调节风门

矿用调节风门

矿用调节风门，调节风门，矿用风门，调节风门的安装方法

完整的调节风门一般由挡板门本体，电动（或气动）执行机构、密封空气入口阀、风机、电加热器、控制系统及相关管路附件组成（具体供货范围由供需双方确定）。

    一.挡板的结构原理

　　 1、挡板门为双层叶片结构，每个挡板叶片四周设有不锈钢密封片。当挡板门关闭时，在双层叶片间注入密封空气，以达到有效隔绝前后介质的目的。

　　 2、挡板的启闭靠电动（或气动）执行器通过连杆机构来执行，连杆机构为球关节，保证转动无空行程。

　　 3、设有开关定位连锁装置及外接位行程开关，保证动作的可靠和有效预防误操作。

挡板门由以下结构组成：

　　 1、门框

　　 2、门板

　　 3、密封片

　　 4、轴封装置

　　 5、轴承装置

　　 6、连杆机构

　　 7、电动（气动）执行机构

　　 8、密封空气入口阀

　　 9、定位装置

　　 10、排气、测压管等

　二、主要技术参数和供货范围

　　 1、挡板门的技术参数详见相关合同的技术协议。

　　 2、密封空气基本参数：压力大于介质压力500Pa，温度约100℃。

　　 3、供货范围详见相关技术协议。

　三、设备安装

　　 1、设备按整体出厂和分段运输出厂二种。对于分段运输至现场的设备由我方负责现场拼焊，需方提供起吊、拼装平台等便利。

　　 2、挡板门与烟道法兰螺栓联接。

　　 3、设备就位应保持挡板叶片的水平和框架整体的水平（或垂直）。

　　 4、挡板门现场安装螺栓连接后空载带电试转、无误后焊接。

　四、设备保管和堆放

　　 1、设备运抵现场至安装前、电机、行程开关等电气件应密封包装。

　　 2、不锈钢材质应避免与碳钢混压

　　 3、框架叠放、较多不超过二层。

　五、服务

　　 1、产品质保期为一年，质保期内出现质量问题（非误操作所致）有我方免费处理。

　　 2、整个寿命期内，长期提供服务和以优惠价提供备品备件。

　六、设备的维护和保养

　　 1、挡板门轴承在首先次加注黄油后，可以不再加油，因为轴承为自润滑轴承。

　　 2、电动执行器应按电动执行器厂家提供的样本要求定期加润滑油。

　　 3、挡板门发现异声和其它不良现象应及时检查，必要时可以通知我方来人处理。

　　 4、挡板门关闭状态时，为防误操作应加锁定销，但千万别忘在开门前把锁定销拔出，出厂时处于锁定状态（每台两个锁定销）。

　　 5、定期检查外接行程开关是否正常。
