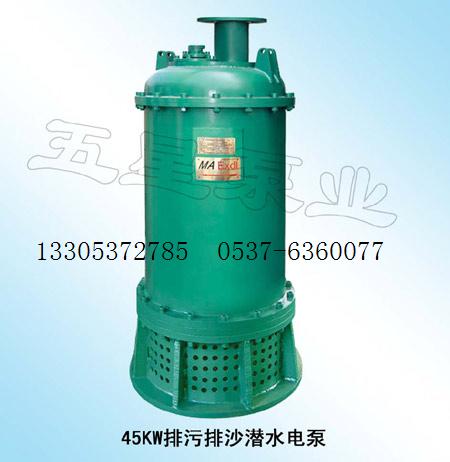

电压可调五星45KW潜水排污电泵

电压可调五星水泵45KW BQW隔爆潜水排污电泵

矿用排污排沙泵、BQS（W）系列矿用隔爆型潜水排沙排污电泵、防爆排污排沙泵、矿用隔爆型潜水电泵、矿用排沙泵、矿用隔爆型排沙潜水泵、BQS潜水排沙泵、防爆潜水排沙泵、矿用排污泵、矿用隔爆型排污潜水泵、BQW隔爆潜水排污电泵、BQW矿用排污泵、BQW矿用隔爆型排污潜水电泵、矿用防爆型潜污泵、防爆型潜污泵、BQW型矿用防爆型潜污泵

概 述

本说明书依据标准为GB9699.1《工业产品使用说明书总则》。

产品执行标准：MT/T671-2005《矿用隔爆型潜水电泵》。

BQS(W)系列矿用隔爆型排污排沙潜水电泵，是泵和电动机组合一体的电力排灌设备。水泵位于下部故称“下吸式”，这样能达到优质的排水效果。

    BQS(W)系列矿用隔爆型潜水排污排沙潜水电泵是我公司研制的新产品，密封性好，安装使用方便，运转平稳，出水量大，过污能力强，无堵塞现象。YBQS（W）-（5.5~110）型电动机采用夹层强冷结构，所以特别适合矿井下作业。

 注意  本系列产品禁止脱水运行！

 防爆型式：隔爆型

 防爆标志：Exdl

 防护等级：PI×8

 绝缘等级：F

 电泵的使用条件

  1、电源：频率为50Hz的三相交流电源，额定电压380V、660V或1140V允许变动范围±5%。

  2、电泵在下列使用条件下，能连续正常运行：

（1）水温不高于＋40℃。

（2）水中固体含量体积比不大于2%。

（3）水中酸碱度pH值4-10.

（4）电泵潜入水下深度不超过5m。

 3、周围环境：

 应用于空气中含有甲烷或煤尘爆炸危险的矿井下采掘面排水。

主要技术数据及结构特点

结构特点：

 1、电动机为隔爆型Y系列三相鼠笼异步、干式。

 2、电泵密封采用两套机械密封，上密封防止密封室内液体进入电机内部，下密封防止水进入密封室，其他固定结合处采用O型密封圈密封。

 3、为防止水中固体杂物进入密封室，在叶轮上部装有甩砂还。

 4、泵采用离心式叶轮，抽吸污水能力强。

使用方法及注意事项

正确使用，定期检查，仔细维护电泵，能使电泵经久耐用，否则会使电泵很快损坏，无法继续运转。

  1、各种不同规格的潜水电泵有不同的使用范围，扬程太高则会少出水或不出水，太低电机就会超负荷运行，容易烧坏电机。电泵实际使用扬程必须在额定扬程的0.8倍以上范围运行。

  2、潜水电泵应有可靠的接地措施，电机的电缆芯线中红、白、蓝三色分别接到三相电源，另一根黑色（或黄绿色）芯线必须接到地线。

  3、检查电泵叶轮及进水网罩周围有无杂物堵塞，如有，必须消除，并用竹篮或钢丝网罩住以免堵塞叶轮。

4、检查电缆有无破裂、折断等现象。如有必须调换新电缆，以免漏电。

5、检查电源是否与铭牌上数据相同。

6、如果电源和电泵使用距离较远时，接线电缆的截面应适当加粗，否则会使电压下降太多。

7、注意  使用电泵时一定要与防爆开关配套使用，使电泵能得到过载和断相保护，要求系统配置过热过电流和漏电保护。

8、在运转前应检查电机定子绕组对地的绝缘电阻，较少不得少于100兆欧。

9使用前配用合格的出水管，内径应符合规定的要求。内径尺寸不符或长度长都会影响流量，降低效率，浪费电力，甚至烧坏电机。

 10、电泵潜水深度一般为0.5-3m，但较深不得超过5m，并不得陷入泥中。

 11、当发现电泵在运转过程中突然停车时，要进行分析，如果遇到电机进水和其它故障原因，等排出后才能继续使用。

 12、警告 严禁将电缆作提手使用，否则水会从电缆护套处进入电机内引起其它事故。

 13、电泵使用时，如反向旋转会少出水，应停车，换接电源三芯线中任意二相芯线接头位置就会正转了。

 14、警告 发生电泵突然不转，水量突然显著减少等运转不正常而需检查或搬运拆装，一定要先切断电源，以保证安全。

 15、潜水电泵“开”、“停”不宜过于频繁。

 16、警告 泵运行期间，严禁移动、射水。

维护保养

1、电泵不使用时，不宜长期浸泡水中，应放置于干燥通风的室内，是电机定子绕组不易受潮。

2、搬运时注意不要磨损电缆或损伤机件，以免造成设备事故，影响使用。

3、定期检查：

 （1）电泵使用半年后应进行维修检查，易损件（如橡胶油封）要及时进行更换。

 （2）机械密封是电泵的关键，直接影响电机的安全运行，因此要经常的检查，运转300小时后应把油腔内的油放出来更换，同时测量油里的水分，如发现有严重漏水，需更换机械密封，重新灌满15﹟或20﹟机油。

 （3）用1000伏或2500伏的兆欧表测量冷态下电机定子绕组对地的绝缘电阻，不低于100兆欧，方可使用，如果发现绝缘电阻逐步下降或接近“100”的时候，则反映出机械密封已严重磨损，而导致水进入电机内，这时需要更换新的机械密封，同时必须更换新的机油。关于电机定子绕组驱除潮气或水分的干燥方法和一般电机相同。

 （4）经修理过的电泵，应先进行气密试验，检查各零件止口、配合处“O”型橡胶密封圈和机械密封是否有漏气现象，如有漏气现象，必须更换新件，然后在油室里灌满15﹟或20﹟机油，进行水（气）压力试验，不低于0.2Mpa。

(5)需更换的易损件可向本厂采购。潜水泵损坏，本厂承修。

故障与消除方法

1、电泵启动不出水或突然不转的原因

2、定子绕组烧坏的主要原因

（一）电机二相启动或二相运转

（1）三相电源中，有一相因电缆线接头接触不良而导致二相运转或二相制动。

（2）将电缆线中一根黑线（或黄绿色）接地线误为电源线。

（3）电缆线在外力拖动后与开关触点中的一相脱开或接触不良。

（二）机械密封严重磨损或泄漏未加处理，引起漏水到电机内部，致使定子匝间短路或相间短路。

（三）定子绕组两端部与上下盖或机壳相摩擦，绝缘损伤，造成绕组对地击穿。

（四）维修时上、下盖处的“O”型橡胶密封圈损坏、脱落，或运输时碰裂，使用时严重进水到电机内部。

（五）潜水电泵开停过于频繁。

（六）电缆被提动，护套处进水。

（七）电机超负荷进行。

（八）叶轮被杂物卡死，电机不转，致使电机电流处于短路状态。

电压互换

  通过改变定子绕组的接线方法，380V与660V、660V与1140V可以互换使用。

“三包”协议

按本公司有关规定，执行对电泵包修、包换、包退，如有质量问题，可直接与本公司售后服务部联系（请勿自行拆开）。

技术参数

型号：BQS(BQW)30-170-45KW

流量：30(m³h)

扬程： 170h

功率:  45kw

电压：380或660或1140V

电流：59.9或34.2或19.8A

  同转步数：3000r/min

机组效率：38%

通过直径较大颗粒：10mm

型号：BQS(BQW)50-150-45/N

流量：50(m³h)

扬程： 150h

功率:  45kw

电压：380或660或1140V

电流：59.9或34.2或19.8A

  同转步数：3000r/min

机组效率：41%

通过直径较大颗粒：10mm

型号：BQS(BQW)80-100-45/N

流量：80(m³h)

扬程： 100h

功率:  45kw

电压：380或660或1140V

电流：59.9或34.2或19.8A

  同转步数：3000r/min

机组效率：43%

通过直径较大颗粒：10mm

型号：BQS(BQW)130-60-45KW

流量：130(m³h)

扬程： 60h

功率:  45kw

电压：380或660或1140V

电流：59.9或34.2或19.8A

  同转步数：3000r/min

机组效率：51%

通过直径较大颗粒：20mm

型号：BQS(BQW)150-50-45KW

流量：150(m³h)

扬程： 50h

功率:  45kw

电压：380或660或1140V

电流：59.9或34.2或19.8A

  同转步数：3000r/min

机组效率：52.5%

通过直径较大颗粒：20mm

型号：BQS(BQW)190-40-45KW

流量：190(m³h)

扬程： 40h

功率:  45kw

电压：380或660或1140V

电流：59.9或34.2或19.8A

  同转步数：3000r/min

机组效率：54.7%

通过直径较大颗粒：20mm
