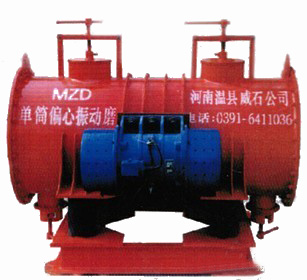

MZD单筒偏心振动磨

       振动磨用途：ZM系列振动磨是一种新型的高效制粉设备，有单筒式、双筒式和三筒式三种结构型式，其中2ZM系列振动磨运用范围较为广泛。振动磨是利用圆筒的高频振动，筒中的钢球或钢棒介质依靠惯性力冲击物料，介质冲击物料时的加速度可达10g-15g，因此具有结构紧凑、体积小、重量轻、能耗低、产量高、粉磨粒度集中、流程简化、操作简单、维修方便、衬板介质更换容易等优点，可广泛用于冶金、建材、矿山、耐火、化工、玻璃、陶瓷、石墨等行业制粉。

振动磨工作原理与结构特点：
　　1.底架和机体支架通过弹性支撑把机体弹性托起，并保持驱动电机与振动主体挠性联接距离不变。


　　2.隔音罩用来阻隔磨机工作时发出的噪音，以减少噪音对整个工作区的影响。


　　3.机体上紧固有磨筒，并装配有激振器。


　　4.磨筒是磨机振磨的工作体，用以盛装磨破介质和研磨物。


　　5.激振器用以把电机的转动力矩转化为磨机的周期振动。


　　6.衬板紧贴于磨筒内壁，用以保护磨筒，在磨筒内振磨物料时，同时对磨筒内壁也有较大磨损，在磨筒内装置易于更换的衬板，可提高整机的使用寿命。


　　7.弹性支撑用以使磨机机体处于弹性状态，并基本隔绝机体振动时对底座的振动冲击。


　　8.磨破介质是磨机的研磨主题，用以对物料的冲击研磨。


　　9.驱动电机，给磨机振磨提供能量。

       系列振动磨为双圆筒结构。由电动机通过挠性联轴器和万向联轴器带动激振器的轴旋转，激振器的轴上带有偏心块，由于带偏心块轴的旋转使双圆筒做近似的圆振动。筒体内充填研磨介质（钢球或钢棒）和待粉磨物料，物料既可从上圆筒的进料口进入，上圆筒内粉磨完毕的物料流入下圆筒继续粉磨，较后从下圆筒的出料口排出，即单进单出；物料也可同时进入上下圆筒进行粉磨，然后同时排出，即双进双出或双进四出。筒体做圆振动时，筒内的介质和物料在筒内翻转，互相冲击，这种有规律的翻转、冲击和介质的自转，使物料在短时间内得到粉碎，并达到理想的粉碎效果。

　　双圆筒依靠联接板固定成一体，联接板上同时固定着激振器，且激振器需通水冷却，双圆筒由隔振弹簧支承，弹簧支座固定在不参振的底架上。圆筒筒体由外筒、内衬筒和端盖组成。内衬筒是可更换的，由耐磨材料制成。 ZM系列振动磨的激振器由四组主副偏心块组成，调整副偏心块和主偏心块的相位角，可改变激振力的大小，从而达到调整振幅大小的目的，振动磨双振幅的近似值可以从振幅标示牌上读出。圆筒内的粉磨介质有钢球或钢棒两种。相同直径和级配的情况下，钢棒做介质时的产率要高于钢球做介质时的产率。因为用钢球做介质时，要达到同样的粉状粒度，粉磨时间较长，但钢球做介质时能达到更细的粒度。振动磨常用介质为Φ16-Φ36mm的钢棒，钢棒应经过渗碳和淬火，表面硬度应达到HRC55以上。入料粒度>15mm时取较大直径，入料粒度<15mm时取较小直径，并采用两种不同直径钢棒的混合级配较好。　振动磨机主要由底架、机体支架、隔音罩、机体、磨筒、激振器、衬板、弹性职称、磨破介质和驱动电机等几部分组成。
