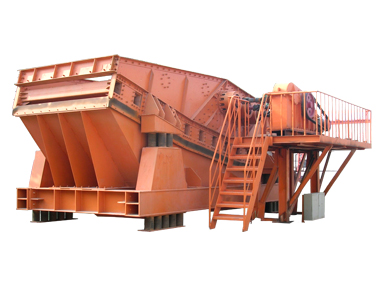

TDS、TDLS系列椭圆等厚振动筛

■用途： TDS、TDLS系列椭圆等厚振动筛是 河南 太行全 利集团 有限公司 研制的，已通过省级技术鉴定的新型振动筛，和同规格普通筛机相比，有更大的处理量和更高的筛分效率。适用于冶金行业的溶剂、冷烧结矿筛分，矿山行业的矿石分级，煤炭行业的分级及脱水、脱介等作业。是现有大型振动筛及国外引进产品的理想替代产品。 TDS筛用于溶剂的筛分，TDLS筛用于冷矿的筛分。 ■工作原理和结构特点： TDS、TDLS系列筛的筛面由不同倾角的三段组成，使物料层在筛面各段厚度近似相等；采用三轴驱，强迫同步激振原理，运动状态稳定，筛箱运动轨迹为椭圆。椭圆等厚筛分有利于物料在筛面上的向前输送、分层和透筛，故比普通直线筛和圆运动筛相比有较大的处理量和较高的筛分效率。而当相同的处理量和相同的筛分效率时，椭圆等厚筛具有较小的筛分面积，能节约投资。 椭圆等厚筛由筛箱、激振器、隔振系统、传动装置等组成，根据被筛分物料的性质，筛板材质可采用聚氨脂或耐磨铸钢。激振器的偏心块由电动机通过同步传动装置带动旋转。筛箱运动轨迹的椭圆度和方向角是可调的。 ■环境要求： 为减少物料对筛面的冲击，要求给料落差不大于500mm，给料方向要与筛面上物料运动的方向一致。物料给料宽度A和筛箱宽度B之间应保持0.8≤A≤0.9B。 筛机上方应装设密封罩和抽风除尘设施，密封罩上应有检修孔，检修孔的大小应能使检修人员方便进出及更换筛板。 漏斗、密封罩及其他固定装置应与筛箱保持60mm以上的间隙，需要防尘时，在间隙处采用软连接密封。
