鄂式破碎机

鄂式破碎机用途：该设备广泛应用于筑路工程，以后应用于矿山。具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。

鄂式破碎机使用范围：
       1、该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
　　   2、该系列破碎机较适宜于破碎抗压强度不高于320MPa（兆帕）的各种软硬矿石，被破碎物料的较大块度不得大于技术参数表所规定

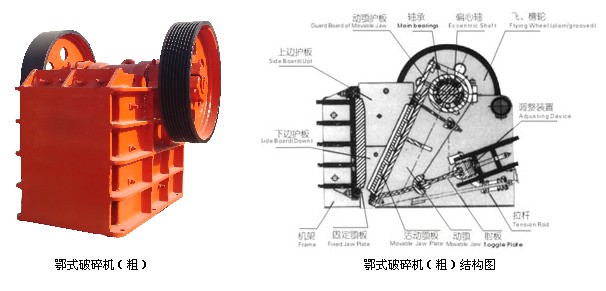

　　主要由固定体、转动体、保险装置、调整装置等几部分组成。
　　1、固定体：颚式破碎机固定体的主要部件是机架，机架的制造工艺有两种：中碳钢铸造机架和中碳钢钢板焊接机架。焊接机架是在原铸造机架的基础上又增加了多条加强筋，并通过严格的质量控制和特定的工艺要求，达到与铸造机架相同的使用效果。为了防止机架侧壁的严重 磨损，在破碎腔左右侧上装有护板，可随意更换。
        2、 转动体：由动颚、偏心轴、轴承、皮带轮等几部分组成，是颚式破碎机传动和承受力的主要部分。
　　        a、 动颚由动颚支架和活动颚板等部件组成，颚破的动颚支架采用35#铸钢，并经过调质处理。
　　        b、 颚破机的偏心轴由45#钢车制，并经过调质处理。
　　        c、 轴承采用双列向心球面滚子轴承，具有微调、承受力大、耐用的特点。
　　        d、 颚板分活动和固定两种，为提高破碎效果，表面采用优化齿型，材质采用ZGMn13具有硬度高、耐磨，使用效果良好的特点。 　                2.其破碎比大，产品粒度均匀；
　                3.垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性； 　                7.排料口调整范围大，可满足不同用户的要求；
　                8.噪音低，粉尘少 。

工作原理：　　
　    该设备具有多种结构形式,工作原理是相同的,即通过动鄂的周期性运动来破碎物料.在动鄂绕悬挂心轴向固定鄂摆动的过程中,位于两鄂板之间的物料便受到压碎、劈裂和弯曲等综合作用.开始时,压力较小,使物料的体积缩小,物料之间互相靠近、挤紧;当压力上升到超过物料所能承受的强度时,即发生破碎.反之,当动鄂离开固定鄂向相反方向摆动时,物料则靠自重向下运动.动鄂的每一个周期性运动就使物料受到一次压碎作用,并向下排送一段距离.经若干个周期后,被破碎的物料便从排料口排出机外.随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。

技术参数：

型号	规格(mm)	推荐较大进料尺寸(mm)	排料粒度(mm)	产量 (t/h)	电机功率  (kw)	重量(t)
PE-150	150×250	125	15-45		5.5	0.6
PE-250	250×400	210	20-60	5-22	15	2.8
PE-400	400×600	340	40-80	18-60	37	7
PE-500	500×750	425	50-100	43-102	55	10.6
PE-600	600×900	500	65-160	51-180	75	19.2
PE-750	750×1060	630	80-180	80-195	110	29
PE-900	900×1200	780	95-180	140-270	132	51
PE-1000	1000×1200	850	195-280	190-310	132	55
PE-1200	1200×1500	1020	150-300	260-510	160	100.9
