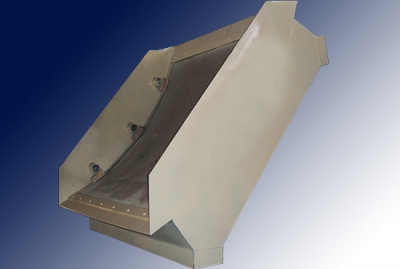

FHS可翻转弧形筛|振动筛

点击查看大图
产品名称:

FHS可翻转弧形筛|振动筛

发布日期: 2010-08-04
所在地: 河南省新乡市
单价: 价格面议
关键词: 振动机械 建筑机械 九昌价格

FHS可翻转弧形筛|振动筛 [详细信息]

用途
  FHS可翻转型弧形筛是煤炭工业中使用的一种细粒级物料脱水,脱介,脱泥的分级设备,主要用于洗煤厂,一般与重介质旋流器配合使用。
工作原理和结构特点
  该筛主要由弧形不锈钢筛面和筛框与支座组成。筛框中间位置有中心旋转轴,筛框可以中心旋转轴旋转180度,筛网不用拆卸调换方向,从而延长筛面的使用寿命。煤浆沿弧形筛面运动,每越过一根筛条时,由于液流与筛条侧面尖角处撞击,在筛条夹角处使颗粒表面水的张力受到破坏,因此就有一部分水和细粒被切割下来成为筛下物。


型号说明
技术参数表

型号

筛宽mm

处理量m3/h

筛孔mm

半径mm

包角(°)

筛条宽mm

质量kg

外型尺寸mm

FHS-0920 I

920

50-110

0.4-1.0

1016

45

2.38

750

1202*1020*3230

FHS-1220 I

1220

70-145

0.4-1.0

1016

45

2.38

880

1202*1320*3230

FHS-1520 I

1520

85-180

0.4-1.0

1016

45

2.38

1090

1202*1620*3230

FHS-1820 I

1820

105-216

0.4-1.0

1016

45

2.38

1200

1202*1920*3230

FHS-2120 I

2120

122-250

0.4-1.0

1016

45

2.38

1320

1202*2220*3230

FHS-2420 I

2420

140-285

0.4-1.0

1016

45

2.38

1450

1202*2520*3230

FHS-3000 I

3000

175-355

0.4-1.0

1016

45

2.38

1780

1202*3100*3230

FHS-3200 I

3200

190-375

0.4-1.0

1016

45

2.38

1920

1202*3300*3230

型号

筛宽mm

处理量m3/h

筛孔mm

半径mm

包角(°)

筛条宽mm

质量kg

外型尺寸mm

FHS-0920 II

920

75-140

0.4-1.0

1016

45

2.38

850

1255*1020*3310

FHS-1220 II

1220

95-190

0.4-1.0

1016

60

2.38

1000

1255*1320*3310

FHS-1520 II

1520

119-240

0.4-1.0

1016

60

2.38

1120

1255*1620*3310

FHS-1820 II

1820

143-288

0.4-1.0

1016

60

2.38

1300

1255*1920*3310

FHS-2120 II

2120

167-336

0.4-1.0

1016

60

2.38

1400

1255*2220*3310

FHS-2420 II

2420

191-336

0.4-1.0

1016

60

2.38

1520

1255*2520*3310

FHS-3000 II

3000

240-430

0.4-1.0

1016

60

2.38

1900

1255*3100*3310

FHS-3200 II

3200

280-460

0.4-1.0

1016

60

2.38

2120

1255*3300*3310

型号

筛宽mm

处理量m3/h

筛孔mm

半径mm

包角(°)

筛条宽mm

质量kg

外型尺寸mm

FHS-0920 III

920

85-180

0.4-1.0

2032

45

2.38

950

1580*1020*3715

FHS-1220 III

1220

115-240

0.4-1.0

2032

45

2.38

1120

1580*1320*3715

FHS-1520 III

1520

145-300

0.4-1.0

2032

45

2.38

1230

1580*1620*3715

FHS-1820 III

1820

175-360

0.4-1.0

2032

45

2.38

1430

1580*1920*3715

FHS-2120 III

2120

205-420

0.4-1.0

2032

45

2.38

1530

1580*2220*3715

FHS-2420 III

2420

235-480

0.4-1.0

2032

45

2.38

1650

1580*2520*3715

FHS-3000 III

3000

295-600

0.4-1.0

2032

45

2.38

2050

1580*3100*3715

FHS-3200 III

3200

330-650

0.4-1.0

2032

45

2.38

2240

1580*3300*3715

型号

筛宽mm

处理量m3/h

筛孔mm

半径mm

包角(°)

筛条宽mm

质量kg

外型尺寸mm

FHS-0920 Ⅷ

920

115-240

0.4-1.0

2032

60

2.38

1050

1810*1020*3905

FHS-1220 Ⅷ

1220

156-320

0.4-1.0

2032

60

2.38

1120

1810*1320*3905

FHS-1520 Ⅷ

1520

195-400

0.4-1.0

2032

60

2.38

1310

1810*1620*3905

FHS-1820 Ⅷ

1820

234-480

0.4-1.0

2032

60

2.38

1500

1810*1920*3905

FHS-2120 Ⅷ

2120

272-560

0.4-1.0

2032

60

2.38

1640

1810*2220*3905

FHS-2420 Ⅷ

2420

312-560

0.4-1.0

2032

60

2.38

1780

1810*2520*3905

FHS-3000 Ⅷ

3000

390-720

0.4-1.0

2032

60

2.38

2150

1810*3100*3905

FHS-3200 Ⅷ

3200

430-800

0.4-1.0

2032

60

2.38

2350

1810*3300*3905
