用途

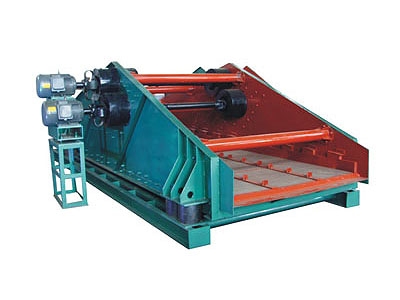

ZSK振动脱水筛主要用于细粒脱水和分级，煤泥或尾矿回收。
工作原理与结构特征：
该筛采用法兰式激振器，由两台电机外拓作反向自同步旋转，使筛体沿直线方向做周期性往复运动，从而达到分级脱水目的。筛框采用高强度螺栓连接，筛面由弧形段与直线段组成，结构坚固耐用。
型号说明
安装与调试
a、安装前，要把现场基础与筛子安装图对照检查，预埋钢板平面度误差不大于3mm。
b、筛子安装完毕，调整好相对位置，一次与二次减振弹簧均呈垂直状态，电动机轴线应低于振动器轴线3-5mm,再把电机支架、弹簧底座与预理钢板点焊焊牢。
c、要求两台电机转向必须相反。
d、振动筛空载运行时间为4-6小时，要求筛体运行平稳，左、右对称点振幅差小于0.8mm,无横摆与异常响声，检查筛板，激振器紧固情况。
e、检查激振器轴承的工作温度，应不大于75℃。
f、脱水筛安装时，一定要注意筛体与落水斗之间的密封，以防漏水。
g、振动与非振动部分至少保留80mm。
使用与维护
a、脱水筛起动顺序：逆料流方向启动，顺料流方向停车。应避免带料启动，筛面上物料全部筛完再停车。
b、在筛子工作过程中，应注意筛箱运行是否平稳，如发现运转不正常或有撞击声，应立即停车检查。
c、脱水筛一般为负倾角安装。
d、弹簧之间易积聚粉尘杂质，影响弹簧正常工作，应经常清理。
e、经常检查筛机各处螺栓连接情况，若有松动及时拧紧。
f、激振器轴承采用3号锂基脂润滑，正常情况下，应每月加注润滑油一次，轴承应每年清洗检查一次。
使用与维护
| 型号 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
| ZSK-1231 |
3020 |
2127 |
500 |
1250 |
1250 |
750 |
2100 |
1200 |
1660 |
1283 |
2400 |
| ZSK-1431 |
3020 |
2127 |
500 |
1250 |
1250 |
750 |
2100 |
1400 |
1860 |
1383 |
2600 |
| ZSK-1837 |
3527 |
2327 |
700 |
1275 |
1396 |
700 |
2130 |
1800 |
2260 |
1583 |
3060 |
| ZSK-2448 |
4765 |
3580 |
820 |
1664 |
2439 |
906 |
2693 |
2400 |
2848 |
2020 |
3870 |
ZSK系列高频振动脱水筛技术参数表:
| 序号 |
名称 |
单位 |
ZSK-1231 |
ZSK-1431 |
ZSK-1837 |
ZSK-2448 |
| 1 |
入料浓度 |
% |
≥45 |
≥45 |
≥45 |
≥45 |
| 2 |
处理量 |
t/h |
15-19 |
15-19 |
28-33 |
60-120 |
| 3 |
筛面规格 |
mm |
1200*3100 |
1400*3100 |
1800*3700 |
2400*4800 |
| 4 |
筛孔尺寸 |
mm |
0.3，0.35 |
0.3，0.35 |
0.3，0.35 |
0.3，0.35 |
| 5 |
双振幅 |
mm |
3-5 |
3-5 |
3-5 |
3-5 |
| 6 |
振频 |
Hz |
25 |
25 |
25 |
25 |
| 7 |
488 |
328 |
27 |
370 |
265 |
315 |
| |
配用电机 |
型号 |
Kw |
Y122M-4 |
Y132S-4 |
Y132M-4 |
Y180M-4 |
| 功率 |
| 电压 |
| 8 |
V |
380 |
380 |
380 |
380 |
| |
外形尺寸 |
mm |
3020*2400*2100 |
3020*2600*2100 |
3527*3060*2130 |
5025*3880*2693 |
| 9 |
单点较大动载荷 |
N |
±200 |
±2500 |
±3500 |
±5000 |
