YZD-10-6振动电机

产品详细描述

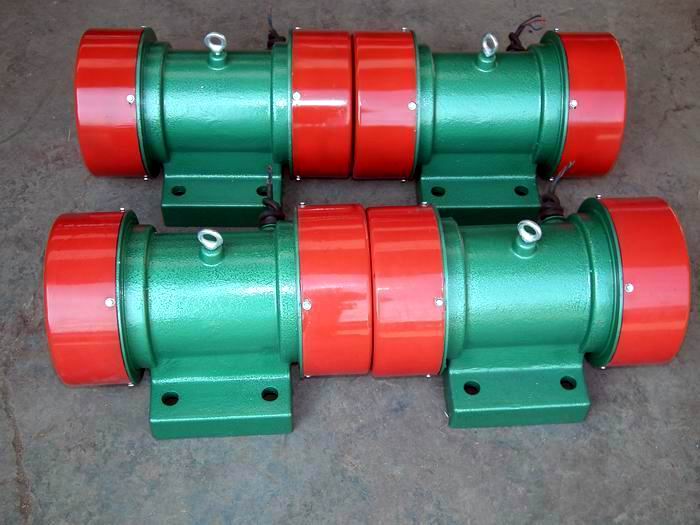

YZD振动电机
YZD振动电机是在转子轴两端各安装一组可调偏心块，利用轴及偏心块高速旋转产生的离心力得到激振力。振动电机的激振力高、能耗小、噪音低、寿命长。是直线振动筛、振动给料机、振动给料斗、振动输送机等各种振动机械较理想的激振源，也是冶金、矿山、煤炭、建材、磨料、陶瓷、化工、粮食等工业部门的理想设备，并可用于各种料仓、料斗、溜槽的仓壁振动，以防止物料滞留，促使物料快速运动。有着极其广泛的应用范围。
YZD系列振动电机主要特点：
1.使用寿命长，只需定期维护轴承。
2.因利用平稳的回转产生振动，噪声低。
3.激振力与出力配合适当，机体质量轻、体积小。
4.可多机组合成各种振动形式，以完成各种作业要求。
5.全封闭结构，可在任何无防爆要求的粉尘条件下工作。　
6.只需调节两端外侧的偏心块,使之与内侧偏心块形成一定的夹角，就可无级调整激振力。
7.电机的设计可随需要做适当的调整，以适用于特殊的环境：660V或60HZ特殊电压及电源频率，气温极高或极低的工作场所、防尘防水要求较高的场所、地处海拔较高的场所等。
YZD振动电机是机座联体电机，密封性能高于普通振动电机
YZD振动电机型号：

型 号 激振力 (KN) 功 率 (kw) 电流（A) 振频(r/min) 安 装 尺 寸 重 量 （Kg)
E F G H I L M N n φd


























YZD-40-6 40 3 9 350 220 35 190 425 600 450 313 4 39 190






安装和使用
YZD系列振动电机为三相380V，50HZ异步电动机，封闭自冷式、卧式安装。YZD系列振动电机在连续工作时，周围空气中不得含有腐蚀性及爆炸性气体（用防爆型振动电机），环境温度不得超过40℃。将振动电机安装在振动机械上时，振动电机的地脚螺栓必须紧固，每个螺母下必须加弹性垫圈，必要时采用双螺母紧固，振动电机运转初期，由于螺栓、螺母、底座平面间的磨合，会降低紧固力，出现小的松动，故运转初期应将电机的地脚螺栓多次拧紧，开始时每天紧固一次，两周后每周紧固一次。振动电机运输过程中或长期闲置时，可能会受潮，使用前应检查绕组的绝缘，如受潮应采用相应的方法处理。振动电机一般运行4-6个月小修一次，一年大修一次。小修时清除机体积尘，检查线圈的绝缘电阻、接线是否牢固，及时清除隐患。大修时应拆开电机，用压缩空气将内外吹净，检查轴承的磨损，更换新的润滑脂。
激振力的调整
振动电机每端出轴均有一个固定偏心块和一个可调偏心块，调节可调偏心块和固定偏心块之间的夹角可改变激振力的大小。出厂时可调偏心块和固定偏心块之间的夹角为0°，这时的激振力为振动电机的额定激振力F，不同夹角时的的激振力如下表，要特别注意，调整激振力时，要将振动电机两端的可调偏心块向同一个方向调整相同的角度。
外形尺寸图

主要规格和技术参数
安装：
１、安装前应检查：
１）包装是否完整无损，有无受潮现象；
２）电机在运输过程中有无变形损坏，零件是否齐全，紧固件有无松动脱落；
３）电机铭牌数据是否符合要求；
４）用500V兆欧表检查定子绕组对地绝缘电阻不得少于20兆欧，否则对定子绕组进行干燥处理，干燥处理时温度要均匀，不得超过120℃。
１）吊运前检查吊环是否拧紧到位；
２）振动机械与电机底脚接触面的粗糙度不低于6.3；
３）底脚螺栓应采用8.8级强度，并且用止逆螺母或弹簧垫圈锁紧以防松动。
操作与使用
１、振动电机应可靠、牢固地安装在振动设备上；
２、电机安装就位后，电缆线不得与振动体相碰或磨擦，应呈自然悬吊状态，同时要有一个大于电缆外径5～6倍的弯曲半径，再将电缆固定到静止不动的机器或框架上，其距离大约为500～1000mm，在固定电缆的卡子处应垫有柔软绝缘材料。
３、按下列要求调整好激振力
１）卸下两端防护罩，旋松两端可调偏心块压紧螺栓。
２）两侧偏心块同向转动，使所需激振力刻度线对准轴端的基准线；
３）旋紧偏心块压紧螺栓，然后安装防护罩。
４、电机接上电源即可运转，观察转向是否符合要求，否则通过更换电源相序改变转向；
５、电机如在运行中出现不正常现象，如异常响声、转速上不去，异常发热等，应立即停车检查；
６、电机累计运行100小时内为初期运行，在此期间，每班应对底脚螺栓紧固一次。
维护与保养
１、振动电机运转过程中，必须注意轴承的润滑。在正常工作条件下，累计运转1600小时左右，应更换轴承润滑脂并清洗轴承、轴承室、轴承压盖。
２、电机停止使用或存放半年以上时间后，应拆卸保养并更换润滑脂。
３、电机累计运行时间超过5000小时后，应对轴承进行检查，如已损坏，应更换新轴承。
４、电机停放半年或较长时间后，使用前应测量定子线圈对地绝缘电阻，用500V兆欧表测量时，绝缘电阻应不少于20兆欧。
５、用户应熟悉本说明书后，方可使用本机。
订货须知
订货时请说明振动电机型号、额定功率、激振力、极数及安装结构形式，本系列电机不附带其他装置，有特殊要求者（油漆、电压及长度、是否配备电控箱等）经双方协商后方可订货。
售后服务
1、易损件以合理价格配套供应，亦可教会用户自行制作；
2、免费指导安装调试和培训操作维修人员；
3、不断把较新技术及工艺信息提供给客户，以使您的设备水平保持先进；
4、客户因使用我厂机器出现问题，我方获得信息1小时内给予答复，并协助解决。
