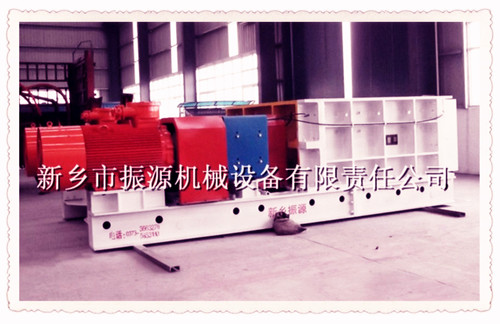

2PLF型双齿辊破碎机
工作原理:
该破碎机由电动机将动力经减速器减速后分别驱动两齿辊相向旋转,当物料从入口进入机体破碎腔时,带有旋转齿牙的两齿辊首先将物料筛分,符合要求的物料通过齿间进入排料溜槽,大块物料受齿棍齿牙的破裂、剪切、拉伸作用被破碎,从排料口排出。
结构及特点:
该破碎机主要由电动机、限矩型液力耦合器、连接罩、减速器、齿辊、机体等部分组成。
(1) 限矩型液力耦合器
限矩型耦合器用于电动机和减速器之间的联接、即可减少启动时的冲击和振动,又起到过载保护作用。
(2) 连接罩
连接罩将电动机和减速器联为一体,起承担电机重量、保护液力偶合器的作用,具有使电动机与减速器保证同心的功能。罩上设有观察孔,可随时观察液力耦合器的情况。
(3) 齿辊
齿辊是直接破碎物料的关键部件,齿牙螺旋排列。齿座与主轴采用多个燕尾槽配合组装,增加剪切强度,牢固可靠。相向旋转的两齿辊轴将小块物料筛下,大块物料通过破碎齿将其破碎。破碎齿采用特种钢铸造,并经淬火处理,既有较高的强度又有一定的韧性和良好的耐磨性,使用寿命长。
(4) 联轴器
采用高性能聚氨酯梅花形弹性联轴器,属柔性联接,大大减轻了齿棍对减速器的冲击与振动。
(5) 过载保护装置
采用测速传感器与PLC编程控制器智能监控系统设备的运行状态,当发生闷车时,电机可手动反转,自动将堵塞物反出,防止物料卡死,确保设备安全正常使用。
PLC编程控制器可实现远程控制,即在总控制室能监测破碎机的运转情况。
本破碎机采用剪切破碎技术,基本消除过粉碎现象。体积小、重量轻,适合于井下、厂房及露天作业破碎系统的初破、二破和三破。
产品参数:
初碎分级式齿辊破碎机140系列
|
2PLF-140/150
|
2PLF-140/200
|
2PLF-140/250
|
2PLF-140/300
|
较大进料粒度(毫米)
|
≤1500
|
≤1500
|
≤1500
|
≤1500
|
出料粒度(毫米)
|
≤300
|
≤300
|
≤300
|
≤300
|
处理量 吨/小时
|
1300-2500
|
1700-3800
|
2200-4600
|
2700-5500
|
单驱动型电机功率(千瓦)
|
315-355
|
355-450
|
400-560
|
450-630
|
双驱动型电机功率(千瓦)
|
2×(185-280)
|
2×(200-315)
|
2×(220-355)
|
2×(250-400)
|
初碎分级式齿辊破碎机140系列
|
2PLF-120/150
|
2PLF-120/200
|
2PLF-120/250
|
2PLF-120/300
|
较大进料粒度(毫米)
|
≤1200
|
≤1200
|
≤1200
|
≤1200
|
出料粒度(毫米)
|
≤300
|
≤300
|
≤300
|
≤300
|
处理量 吨/小时
|
≤1500
|
≤2000
|
≤2700
|
≤3300
|
单驱动型电机功率(千瓦)
|
315-355
|
355-450
|
450-560
|
560-630
|
双驱动型电机功率(千瓦)
|
2×(132-185)
|
2×(160-220)
|
2×(185-250)
|
2×(200-315)
|
初碎分级式齿辊破碎机100系列
|
2PLF-100/160
|
2PLF-100/200
|
|
